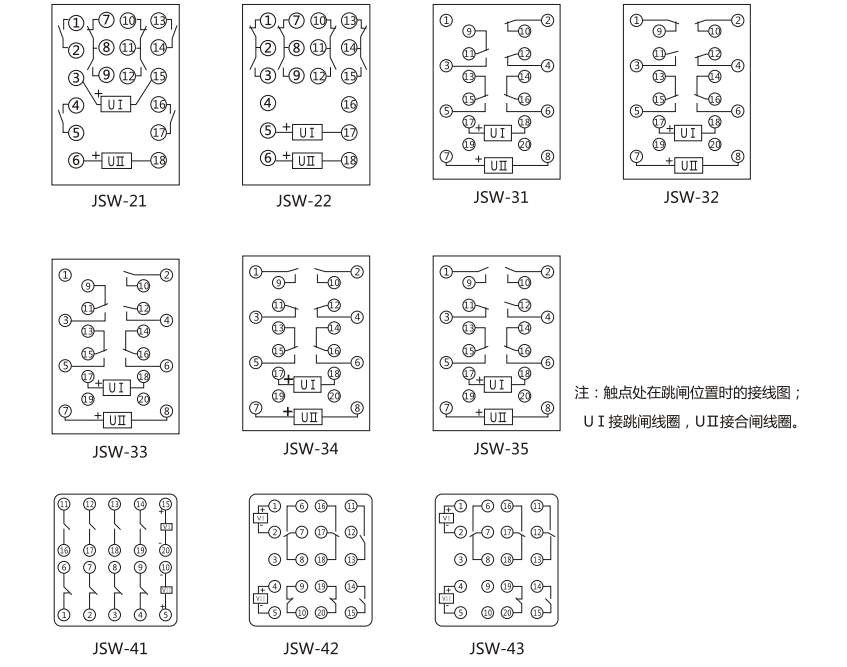

JSW-43雙位置繼電器_JSW-43繼電器_接線圖

JSW-43靜態雙位置繼電器概述

JSW-43靜態雙位置繼電器(以下簡稱繼電器) ,用于直流操作的保持控制回路中作為反應手動操作開關位置指示器.并實現閉鎖。

該繼電器為靜態型雙位置繼電器, 設計先進、結構合理 ,是我國目前理想的更新換代產品。該繼電器具有以下鮮明特點:

1、反應置位和復位快,不大于12ms。

2、置位和復位的激勵量可以為連續量或脈沖量(通電時間大于50ms)。

3、置位和復位的接入不影響接入處的電流回路。

4、觸點數量多。

5、LED信號燈指示繼電器狀態。

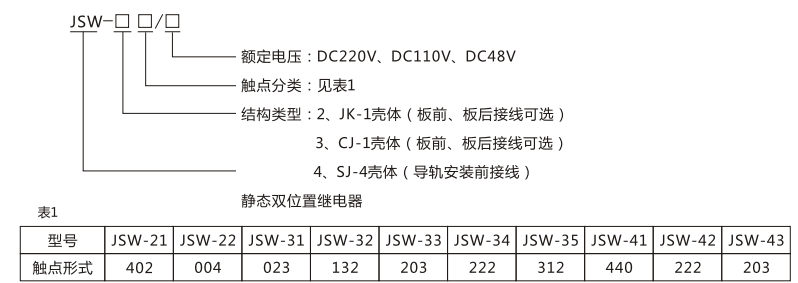

JSW-43靜態雙位置繼電器型號命名及含義

JSW-43靜態雙位置繼電器主要技術參數

1、直流工作電壓額定値:DC220V、110V、48V。

2、動作電壓及復歸電壓:不大于70%額定電壓。

3、動作時間(返回時間)在額定工作狀態下,動作時間不大于12ms;返回時間不大于10ms。

4、功率消耗:在220VDC額定電壓下繼電器動作后的功率消耗不大于4W。

5、熱穩定性(過裁能力) 繼電器可長期承受110%的額定電壓。

6、工作壽命:產品工作壽命為10⁴次。

7、觸點性能

繼電器觸點在電壓不大于250V.電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中, 斷開容量為50W;在電壓不大于250V,電流不大于1A的交流電路中(功率因數為0.4±0.1),斷開容量為250VA。

8.絕緣電阻

繼電器各電路對外露的非帶電金屬部分及無電氣聯系的各回路之間的絕緣電阻應不小于100MΩ。

9.介質強度

繼電器各電路對外露的非金屬部分之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值)、50Hz的交流試驗電壓,歷時1min試驗 ,應無絕緣擊穿或內絡現象。

10、抗干流性能:繼電器的抗高頻干流應符合DL/T478-2001?靜態繼電保護及安全自動裝置通用技術條件?中的有關規定。

JSW-43靜態雙位置繼電器外形及開孔尺寸

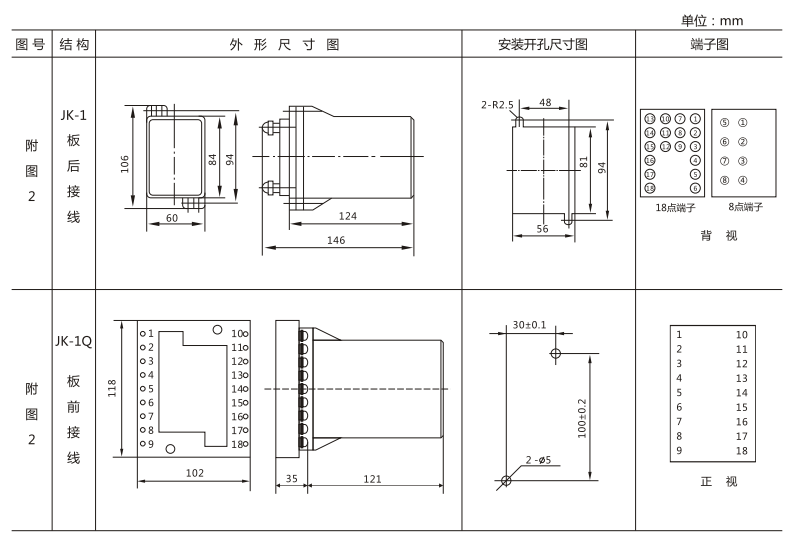

JSW-20采用JK-1殼體,見335頁附圖2。

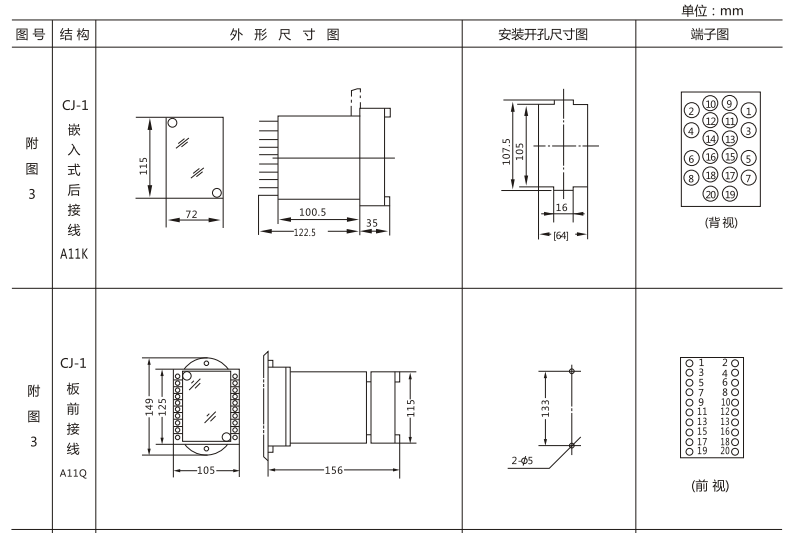

JSW-30采用CJ-1殼體,見336頁附圖3。

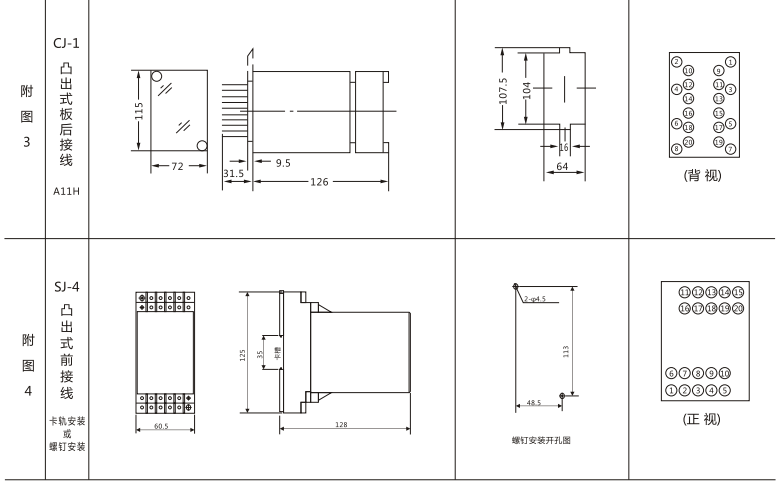

JSW-40采用SJ-4殼體,見336頁附圖4。
