JWL-32繼電器_JWL-32電流繼電器_廠家直銷

電流繼電器系列
  •  JWL-32無輔源靜態電流繼電器概述


    1、JWL-32集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬,無需提供直流輔助電源可完全替代電磁型電流繼電器。


     2、JWL-32無輔源電流繼電器分為三個系列:JWL-10、20、30,分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。JWL系列無輔源電流繼電器采用撥碼開關整定電流值,改變整定值無需校驗,整定范圍寬,有利于用戶壓縮庫存品種。



    JWL-32無輔源靜態電流繼電器型號分類及其含義


    JWL-32繼電器型號分類及其含義

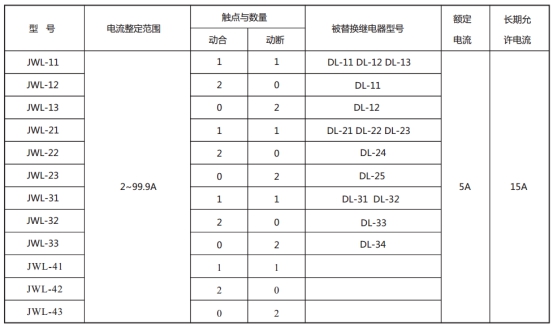

    JWL-32無輔源靜態電流繼電器型號與被替換老型號對照表


    JWL-32繼電器型號與被替換老型號對照表


  • JWL-32無輔源靜態電流繼電器主要技術參數


    1、功率消耗:交流回路功耗小于1.5VA(交流額定值5A時)。

    2、整定誤差

    a、整定值在2-99.9A范圍內,整定平均誤差的絕對值不大于3%;

     平均誤差=(5次測量平均值-整定值)/整定值×100%。

     b、在基準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

     c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。

     3、交流額定值:5A,50Hz(可長期接通15A電流)。

     4、動作時間: 1.1倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms。

     5、返回系數:0.85-0.95

     6、 返回時間:不大于27ms。

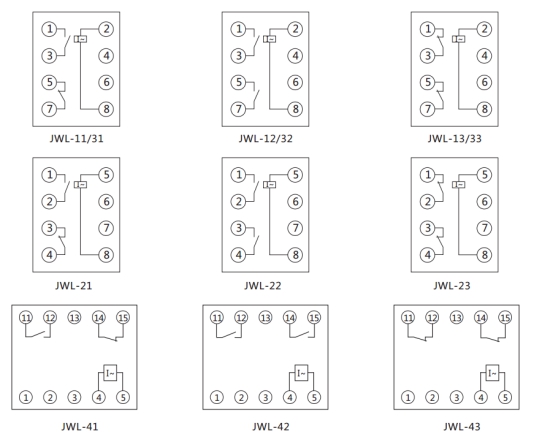

  • JWL-32無輔源靜態電流繼電器內部接線及外引接線圖(正視圖)


    JWL-32內部接線及外引接線圖(正視圖)

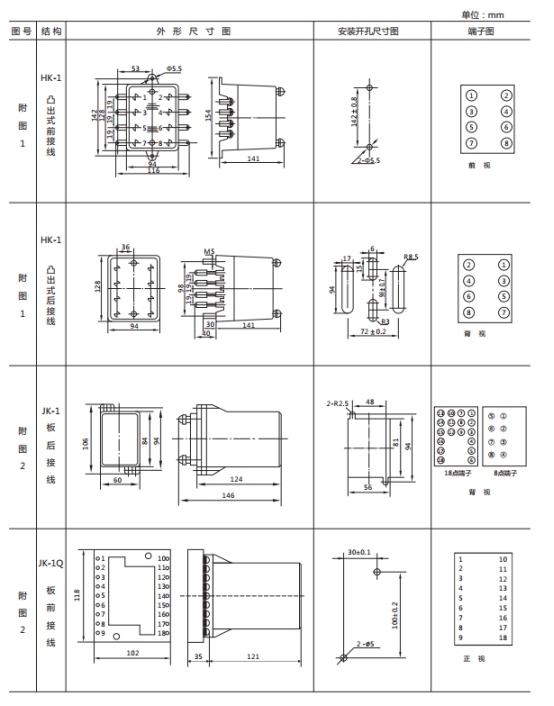

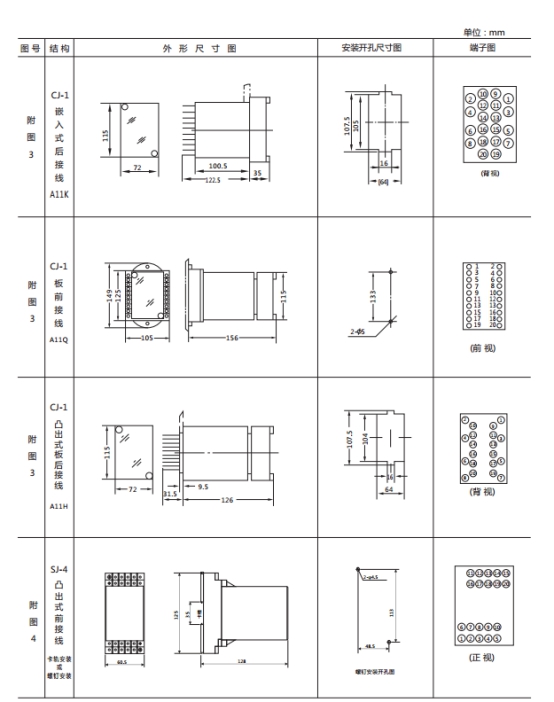

    JWL-32無輔源靜態電流繼電器外形及開孔尺寸


    JWL-32外形及開孔尺寸



    JWL-32外形及開孔尺寸
