JL-D/22-1、2繼電器_JL-D/22-1、2電流繼電器_工作原理

電流繼電器系列

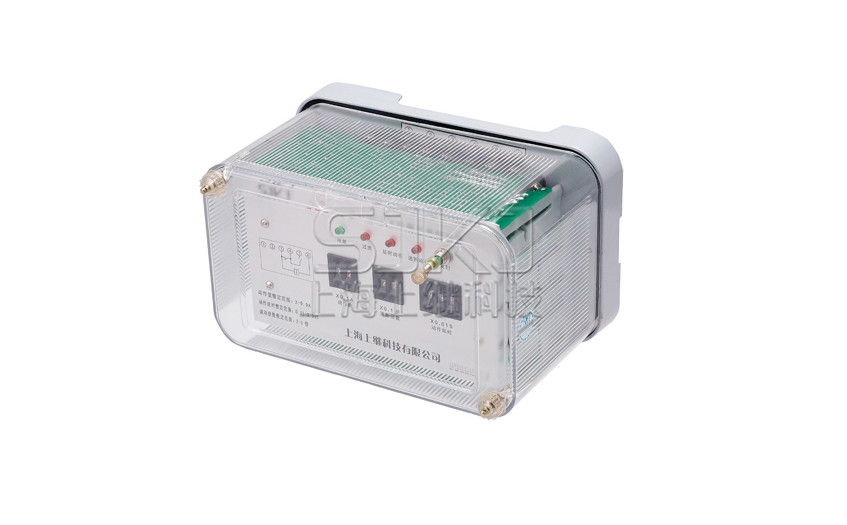

  • JL-D/22-1、2定時限電流繼電器概述


    JL-D/22-1、2定時限電流繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電線路中,作為電力系統交流回路過負荷或短路 的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較,具有數碼整定精度高,整定范圍寬,整定方便,動作速度快,返回系數高, 功耗低的特點。

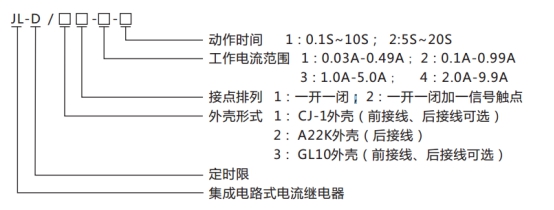

    JL-D/22-1、2定時限電流繼電器型號命名及含義


    JL-D/22-1、2型號命名及含義

    備注:JL-D/11、JLD/21、21-1、2必須外加輔助電流;其余可以不加輔助電源。



    JL-D/22-1、2定時限電流繼電器正常工作條件


    1 環境溫度:-10℃~+50℃ 4

    2 相對濕度:≤90%

    3 大氣壓力:80Kpa~110Kpa

    4 安裝位置:任意

    5 周圍環境:繼電器不受太陽直射,不受雨水沖洗,空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露,繼電器在工作時,不允許振動,搬運過程不允許撞擊。


  • JL-D/22-1、2定時限電流繼電器主要技術指示


    1 整定范圍 根據整定范圍不同,級差分別為0.01A和0.1A。

    2 瞬動倍率 1~12倍可調。

    3 返回系數 0.9~0.97

    4 整定誤差 電流及瞬動倍率不大于3%,時間誤差不大于5%(動作后下一次必須間隔10S以上在測)。

    5 功耗 功耗小于5W。

    6 觸點容量 在電壓不大于250V時,信號觸點容量為24VDC 2A。

    7 觸點壽命 電壽命:105次,機械壽命:106次。

    8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

    9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘 而不擊穿,不出現閃絡現象。

    10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

    特別注意

    當工作電流大于整定電流×瞬動倍率時,繼電器變為瞬動型,此時為無動作時間延時。

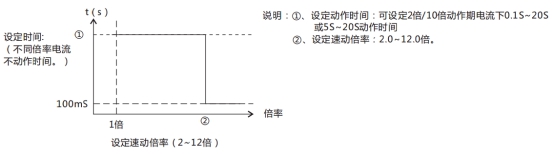

    JL-D/22-1、2定時限電流繼電器特性表


    JL-D/22-1、2定時限電流繼電器特性表

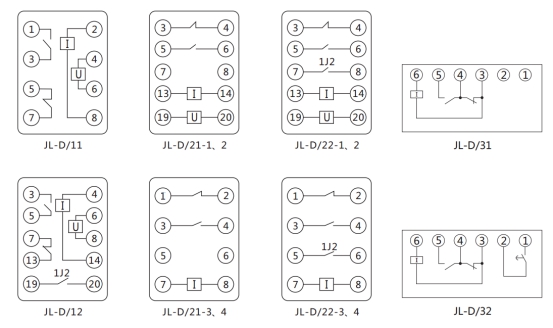

    JL-D/22-1、2定時限電流繼電器內部接線及外引接線圖(正視圖)


    JL-D/22-1、2繼電器內部接線及外引接線圖(正視圖)

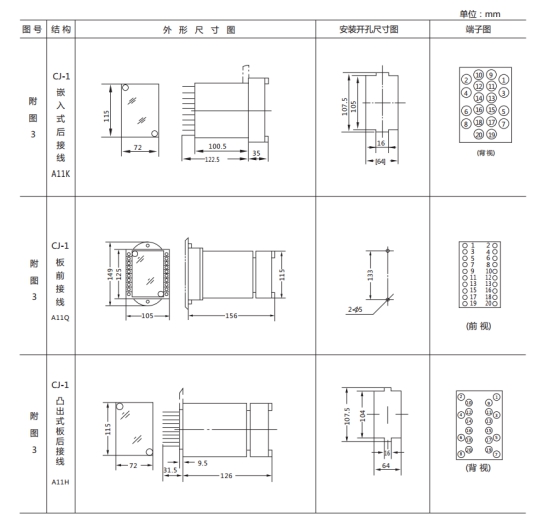

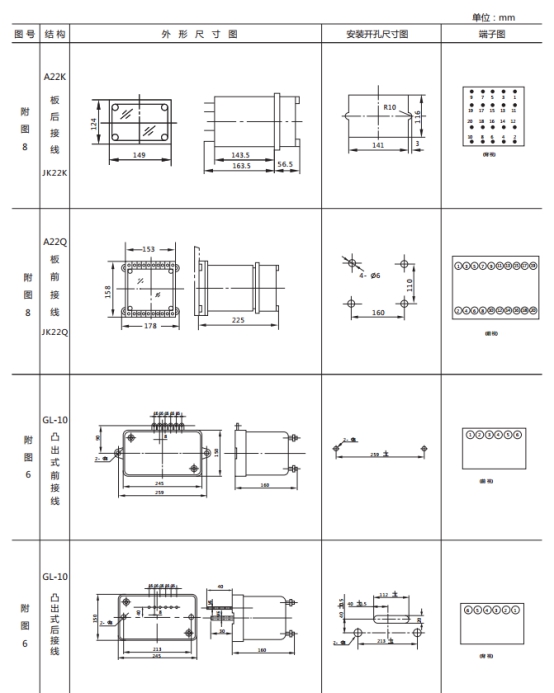

  • JL-D/22-1、2定時限電流繼電器外形尺寸及開孔尺寸


    JL-D/22-1、2繼電器外形尺寸及開孔尺寸1



    JL-D/22-1、2繼電器外形尺寸及開孔尺寸2
