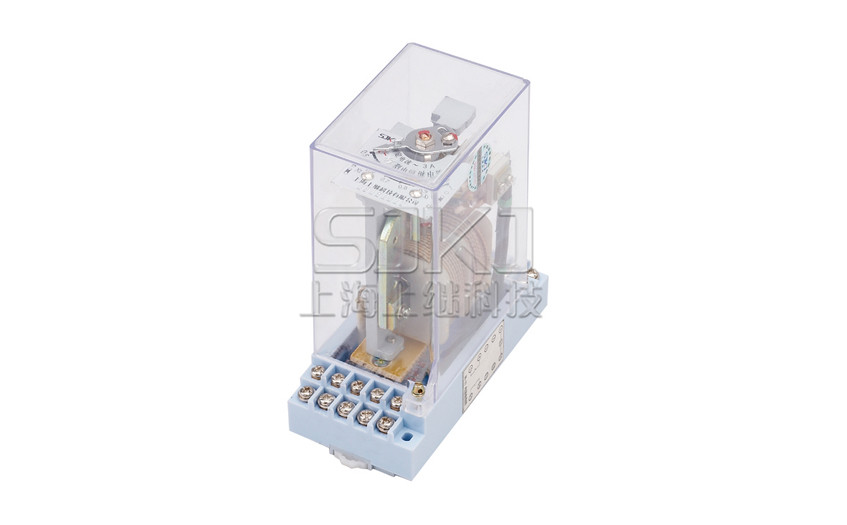

DL-42繼電器_DL-42電流繼電器_工作原理

DL-42導軌式電流繼電器用途

1.DL-42系列電流繼電器，用于電機、變壓器和輸電線的過負荷和短路保護線路中，作為起動元件；

2.本繼電器是隨著開關柜體不斷改進而最新研發的配套產品，外殼為凸出式固定結構，也可卡裝在35mm的道軌上，板前接線。具有體

積小、外形直觀、安裝接線方便等優點。

DL-42導軌式電流繼電器結構和原理

1. 繼電器系電磁式 瞬時動作 磁系統有兩個線圈 線圈出頭接在底座端子上 用戶可以根據需要串并聯 因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

DL-42導軌式電流繼電器技術數據

 1. 觸點的數量，見表1。

2. 按整定值的范圍來分：每整定值的動作誤差不大于±6％，見表2。

3.繼電器刻度極限誤差不大于6%。

4.動作值的變差不大于6%

5.對于DL-41、42、43、44電流繼電器的返回系數不小于0.8，**整定電流為200A的不小于0.7。

6.動作時間

6.1在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值，動作時間不大于0.04s。

7. 過電流能力：線圈串聯，從整定值均勻地上升至表3中所列的**電流時，繼電器不應有使得動合觸點不工作的振動。經五次后，

繼電器仍能滿足本技術條件的要求。

8. 過電流：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。

9. 當無外來的碰撞和振動時，繼電器的各整定(第一點除外)位置上的工作電流為0.6整定值時，其動斷觸點應可靠地閉合電路。

10. 在動作和返回電流下：繼電器的可動系統不應當停滯在中間位置。

11. 當周圍空氣的相對濕度不大于85％，繼電器的電路對外殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300MΩ。

12. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。

13. 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常 數不大于5×10 s)中為50W，在交流電路中為250VA。

14. 功率消耗在最小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。

15. 當周圍介質度為+40℃時，繼電器在下表所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于65℃。

16. 壽命：繼電器電壽命10萬次，機械壽命為100萬次。

DL-42導軌式電流繼電器內部端子外引接線圖（正視）

DL-42導軌式電流繼電器外觀尺寸
