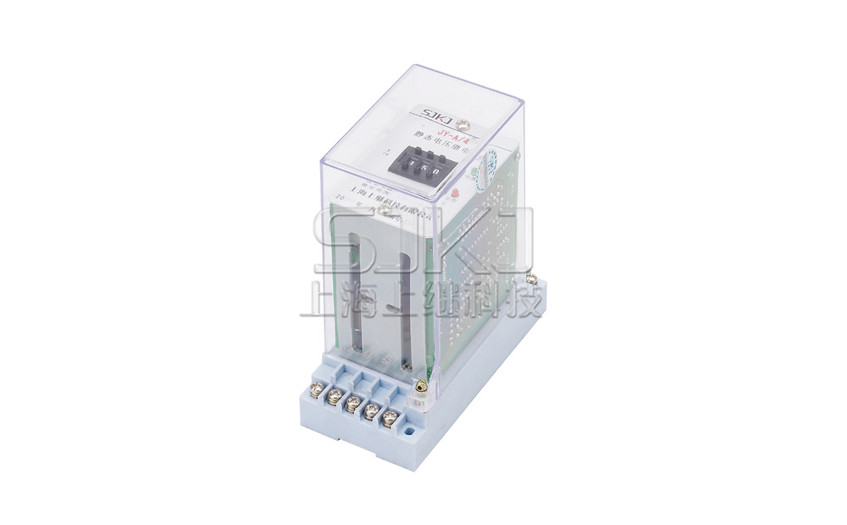

JY-AS/4電壓繼電器_JY-AS/4繼電器_外形尺寸圖

電壓繼電器系列
  • JY-AS/4集成電路電壓繼電器概述


    JY-AS/4集成電路電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中,作為過電壓保護或低電壓閉鎖啟動元件。

    當提供輔助電源后,可完全代替DJ-100系列、 DY-20系列、 DY-30系列電磁型電壓繼電器。

    本繼電器為集成電路型,采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高。


    JY-AS/4集成電路電壓繼電器原理說明


    JY-AS/4集成電路電壓繼電器原理說明



    JY-AS/4集成電路電壓繼電器型號命名及含義


    JY-AS/4集成電路電壓繼電器型號命名及含義


  • JY-AS/4集成電路電壓繼電器主要技術參數


    4.1   電壓整定范圍10V~399V,其它整定范圍可按用戶要求定做。

    4.2   輔助電源AC/DC220V、110V、48V

    4.3   功耗交流回路功耗小于2VA(**整定電壓值時);直流回路功耗小于3W(出口繼電器動作后)。

    4.4   直流輔助電源允許變換范圍0.8~1.15倍額定電壓。

    4.5   動作時間欠電壓繼電器:0.5倍整定值的動作時間不大于20mS。

    過電壓繼電器:1.2倍整定值的動作時間不大于25mS。

    2倍整定值的動作時間不大于20mS。

    4.6   返回時間欠電壓繼電器返回時間不大于27mS;過電壓繼電器返回時間不大于27mS。

    4.7   返回系數欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.93~0.97。

    4.8   整定誤差額定值在10V至**值范圍內,整定誤差不大于2%;在極限溫度下,10V以上任一整定值的誤差不大于3%,在輔助電源極限變化范圍內,10V以上任一整定值的誤差不大于3%。

    4.7   觸點容量   繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為5±0.75mS的直流有感負荷電路為50W,電壓不大于250V的交流電路(功率因數COSΦ為0.4±0.1)為250VA。繼電器觸點可長期接通5A。

    4.8   電壽命不低于105次。

    4.9   機械壽命不低于106次。

    4.10  介質強度繼電器各導電端子連在一起,對外露非電帶金屬部分或外殼之間能承受2000V(有效值),50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

    4.11  絕緣電阻繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

    4.12  工作環境條件溫度-10℃~+50℃,相對濕度不大于90%,海拔高度不大于2000M。

    4.13  抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。



    JY-AS/4集成電路電壓繼電器整定方法和使用


    本繼電器采用數字撥盤整定,三位數字從左到右分別為百位、十位、個位,三位數字即為整定的電壓。列如:三位數字是220,即

    為220V。由于本系列繼電器采用開關電源,所以輔助電源無須考慮極性,只要電壓符合即可,被測電壓無須考慮串、并接法,只要按接線圖接入即可。


    JY-AS/4集成電路電壓繼電器內部接線及外引接線圖


    JY-AS/4集成電路電壓繼電器內部接線及外引接線圖


  • JY-AS/4集成電路電壓繼電器外形尺寸及開孔尺寸


    JY-AS/4集成電路電壓繼電器外形尺寸及開孔尺寸1

    JY-AS/4集成電路電壓繼電器外形尺寸及開孔尺寸2
