SJP-860微機綜合保護裝置（消諧）

一、SJP-860微機綜合保護裝置（消諧）

產品概述

     消諧裝置是集消諧，保護、測量和通訊等多功能于一體的高科技產品。適用F 3-66KV的電力系統抑制鐵磁諧振過電壓保護高壓熔絲、電壓互感器免遭損壞的***的自動保護裝置。

二、SJP-860微機綜合保護裝置（消諧）

主要功能

 消諧功能:具有消除電網中的1/3次分頻、1/2次分頻、基頻和3次高頻譜振的功能;

測量功能: Uab,Ubc,Uca,Ua,Ub,Uc,3U0,頻率:

通訊功能:采用RS485總線方式, MODBUS通訊協議;

保護功能:PT新線,過電壓,低電壓,零序接地,零序過壓

三、SJP-860微機綜合保護裝置（消諧）

主要技術特點

采用3 2位嵌入式ARM Cortex-M3 CPU處理器,運算速度快,內部資源豐富簡化硬件電路設計,增強抗干擾能力,提高裝骨安全性和穩定性;

消諧動作頻率范圍(Hz) : 1/3次分頻: 15~18; 1/2次分頻: 23-27 ;基頻:48-52 ; 3次高頻: 145~162;測量精度:誤差<0.1Hz。

消諧動作電壓(V) : 3次高頻、基頻: 15015; 1/2次分頻，1/3 分頻: 3015 ;接地: 3015 :過電壓: 12015. I重復消諧功能:即諧振波波陽尼消除后,若再次被激發產生,裝置能再次起動予以消除。重復消譜間院時間為4秒。

  人機接口:采用帶高亮度背光的128X64液晶顯示器,菜單化設計,中文菜單顯示，10個高亮度LED指示燈; 6個操作按鍵,用于操作菜單和當?shù)貐?shù)設置功能; 1個信號復歸按鍵,專用于本地復歸故障和告警信號。

 記錄容量:查看最后的諧振數據和接地數據各300次。累計諧振、接地總次數名999次，

抗干擾能力強:不受電網操作過電壓、雷電過電壓和各次諧波過電壓的干擾影響。設有完善的自檢功能;能及時發現自身缺陷并發出告警信號。

裝置內阻具有開關特性:正常運行期間及在各種非鐵磁諧振過電壓作用下,晶閘管SCR截止,裝置呈高阻狀態,約數百KQ ;裝置啟動消譜期間,可控硅全導通(導通角接近180度) , 呈低陽態,約數mQ ~數拾m2。

 裝置自檢:具有完善的自檢能力, 發現裝置工作異常將自動發出自檢信號。自檢的項目包括:設備參數、保護定值、開入開出電源、A/D通道、RAM. FNRAM.繼電器線圈等。

四、SJP-860微機綜合保護裝置（消諧）

產品參數

五、SJP-860微機綜合保護裝置（消諧）

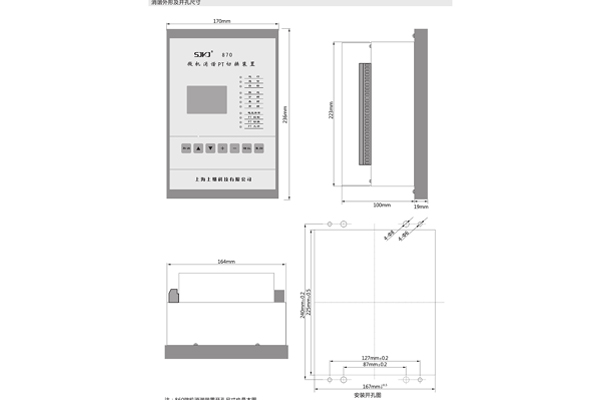

外形及開孔尺寸
