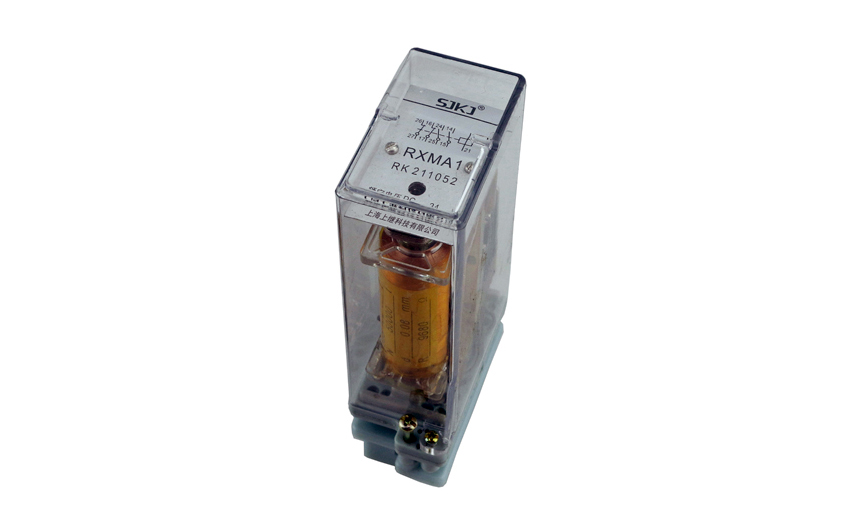

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

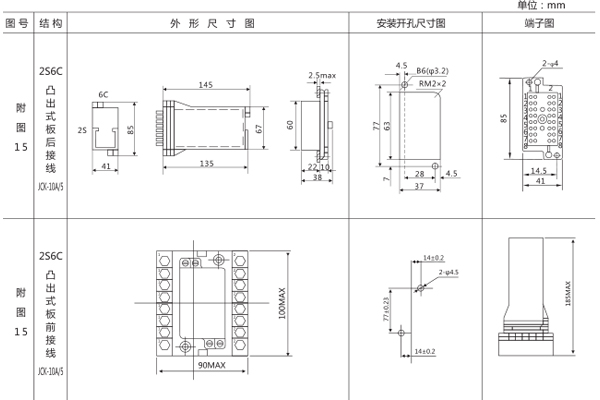

一、RXMA1中間繼電器的開孔尺寸

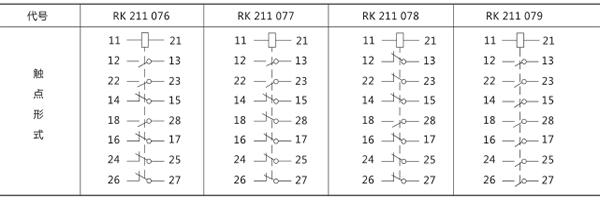

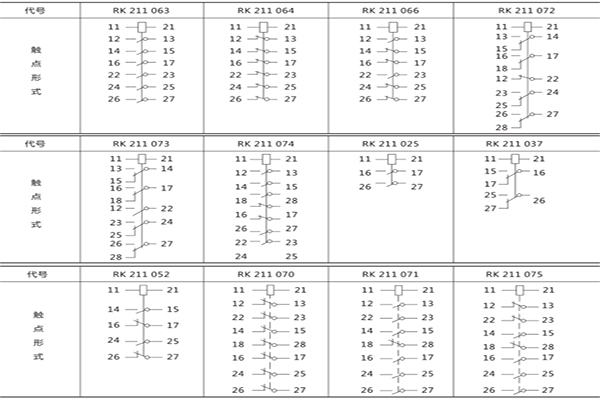

二、RXMA1中間繼電器的觸點形式

三、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

   當通過電流的時間<200ms,允許通過90A電流;

   當通過電流的時間為1s時,允許通過50A電流。

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。

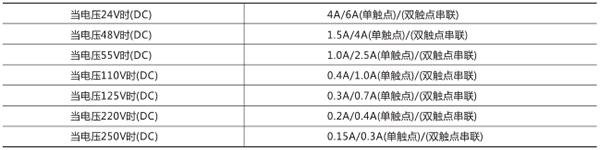

   DC250V時為2A(L/R=40ms)為45W。

7絕緣耐壓: 50Hz, lmin, 2kV。

8沖擊電壓: 5kV。

9能承受5-15Hz中等震級的地震波沖擊。

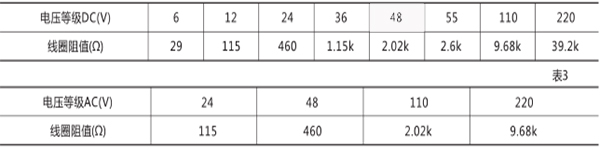

10額定電壓及線圈阻值。

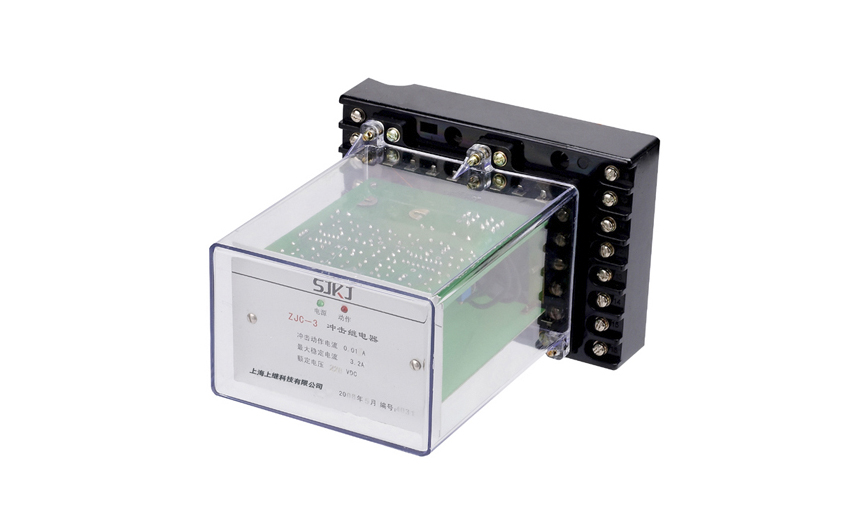

ZJC-3靜態沖擊繼電器在輸配電線路中應用于直流操作的保護與控制中作為集中信號裝置的主要元件,也可以用于特殊信號設備中。

一、ZJC-3沖擊繼電器的參數

1、最小沖擊動作直流電流: 0.015A;施加90%額定的最小沖擊動作電流,裝置應能可靠動作在-10°C~+50°C溫度下,沖擊動作電流不大于0.015A。

2、**沖擊穩定直流電流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V時≤1.5W; DC110V時≤3W; DC220V時≤5.5W。

b、啟動回路功率消耗:沖擊直流電流為3.2A≤1.5W時。

4、在一般情況下,繼電器處于自動復歸狀態,繼電器動作后保持5~10s自動復歸;需要保持時,將保持端與電源負端連接,手動復歸時,將復歸端與電源正端或負端接通一下,勿閉鎖。

注意: ZJC-3型功能和外部接線同ZC-23/A型,有斷電復J三1功能,但無自動復歸功能.若需此功能,訂貨時需注明;另如對最小沖擊電流、自動復歸時間等有特殊要求也需注明。

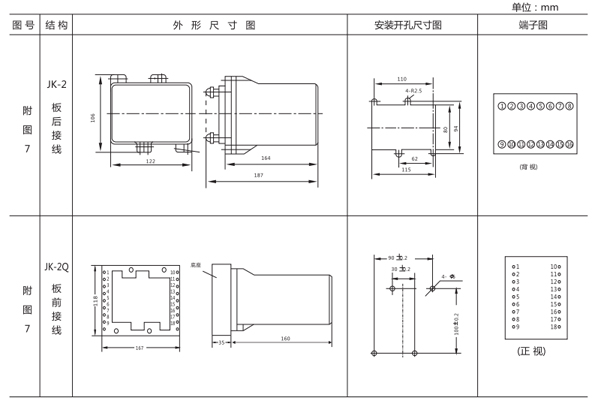

二、ZJC-3沖擊繼電器的開孔尺寸

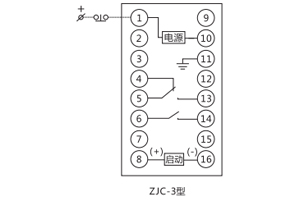

三、ZJC-3沖擊繼電器的接線圖
