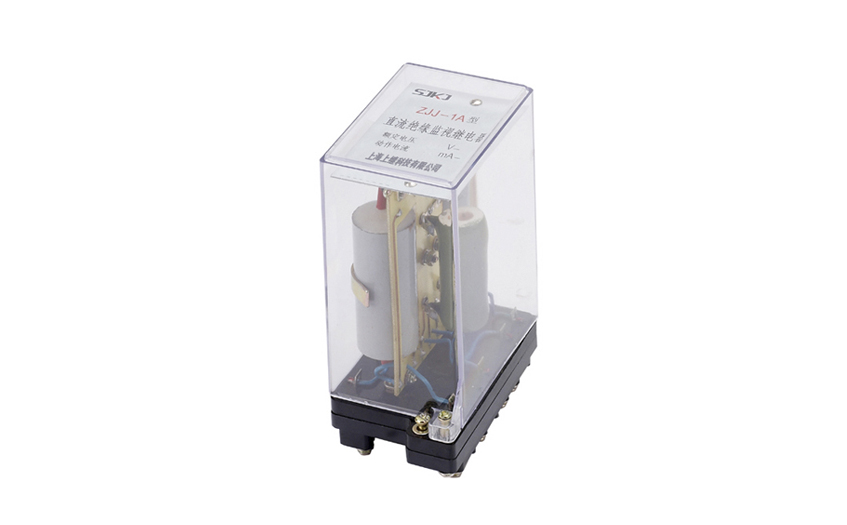

ZJJ-1A直流絕緣監視繼電器是監視直流母線絕緣情況的一種繼電器。適用于監視低壓直流母線絕緣情況。當母線對地絕線降低到一定值時,繼電器可預發警告信號。

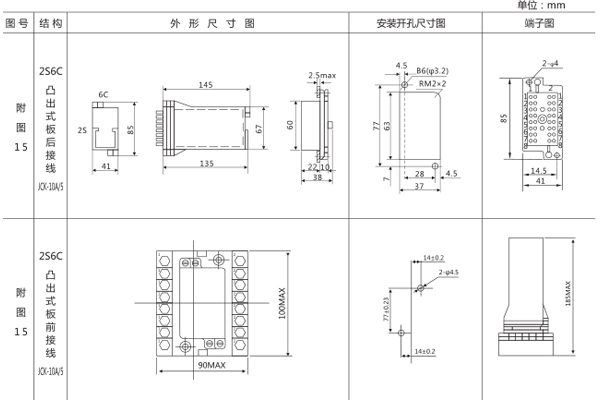

一、ZJJ-1A絕緣監視繼電器的開孔尺寸

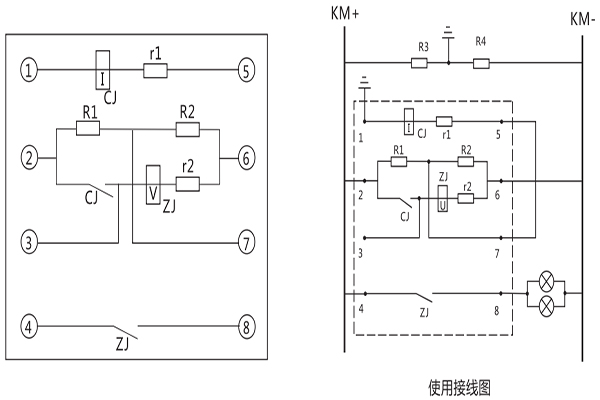

二、ZJJ-1A絕緣監視繼電器的接線圖

三、ZJJ-1A絕緣監視繼電器的參數

電壓等級和電流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

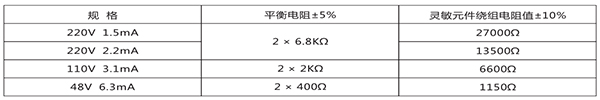

繼電器的平衡電阻和靈敏元件電阻值

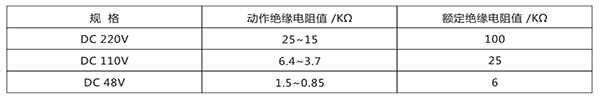

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表規定值時.繼電器應可靠動作。

功率消耗:不大于4.5W。

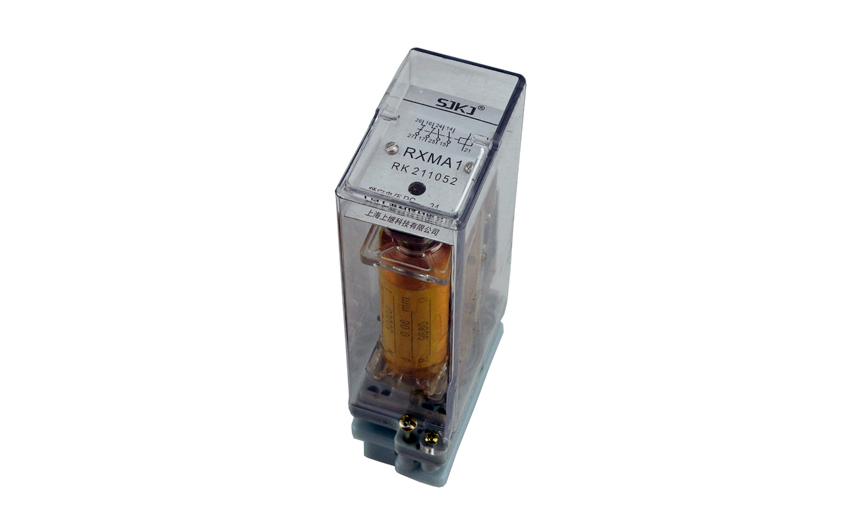

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

一、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

   當通過電流的時間<200ms,允許通過90A電流;

   當通過電流的時間為1s時,允許通過50A電流。

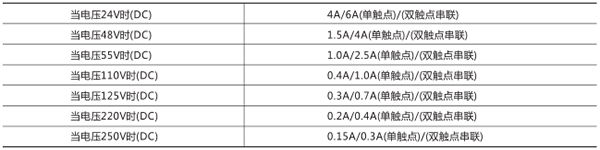

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。

   DC250V時為2A(L/R=40ms)為45W。

7絕緣耐壓: 50Hz, lmin, 2kV。

8沖擊電壓: 5kV。

9能承受5-15Hz中等震級的地震波沖擊。

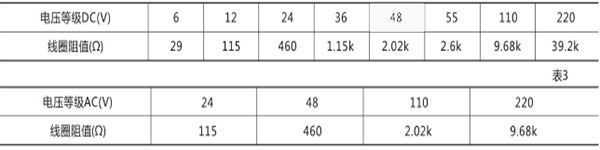

10額定電壓及線圈阻值。

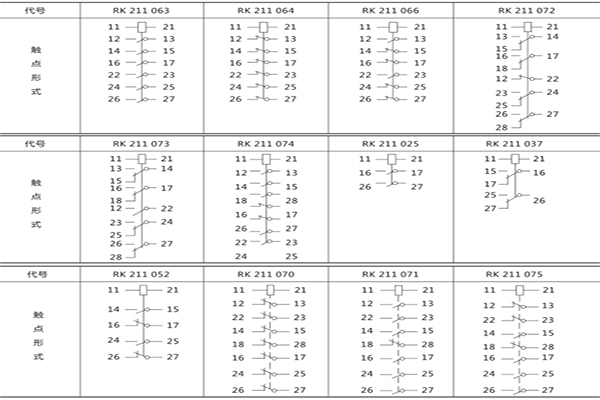

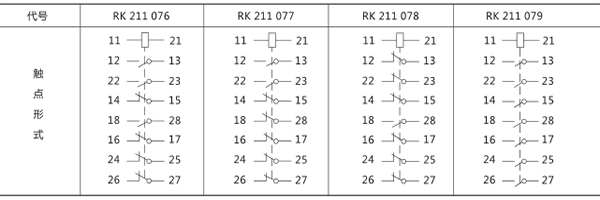

二、RXMA1中間繼電器的觸點形式

三、RXMA1中間繼電器的開孔尺寸
