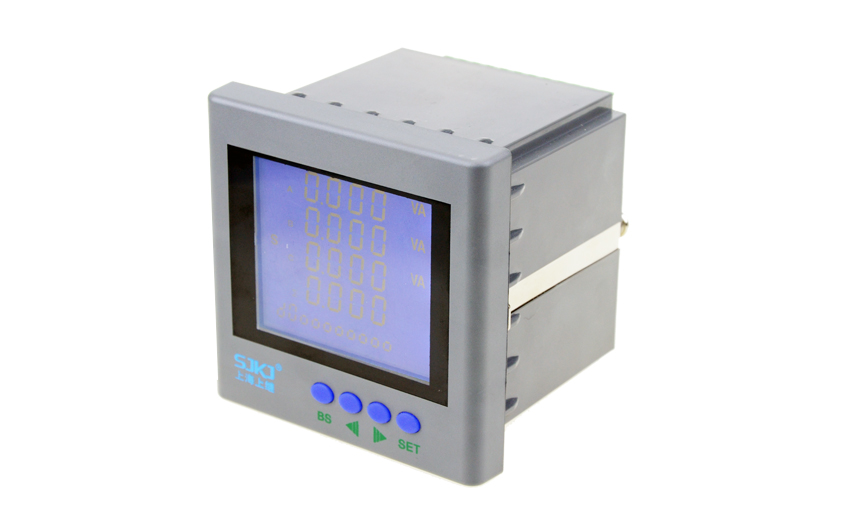

同樣是多功能電力儀表，為什么品牌不同價格相差很多？-上海上繼科技有限公司

多功能電力儀表、智能監控儀表、三相多功能電力儀表、單相多功能電力儀表、電力自動化儀表成本由硬件成本，軟件成本，營銷渠道成本等從硬件設計上看，原理不同，相差很大，性能也不同。

上海上繼科技有限公司 電力儀表銷售部熱線：021-57233089 QQ：977797827

一：硬件設計又分為：

1：取樣采集部分

很多廠家使用錳銅分流器（1塊錢）取得電流，分壓電阻（幾分錢）分壓取得電壓，使用10位,14位AD（不到8塊錢）采集電壓電流數據，這樣設計成本很低，但是性能很差。而且很多功能無法實現。專業廠家，比如我們圣暉電氣，使用電壓電流互感器，儀表使用電能專用芯片。

2：485通訊部分

這部分看著比較簡單，但是也有說頭，我們儀表完全按照電能表國標制造的，485 AB接口與內部主板隔離，可以承受380V2分鐘不損壞，內部帶過壓自阻斷恢復元件，需要成本1.4元，數據傳輸采用3個光電耦合器。有的廠家接口上沒保護，485 AB接口與主板同一個供電，使用2個光電耦合器。這樣省了不少成本，但是一旦接錯了就玩完了。

 3：DI部分（開關量輸入）

我們開關量輸入內部采用獨立供電，與主板使用光電耦合器隔離，很多廠家加幾個電阻就接到單片機了，這樣做接到高壓上主板處理器就壞了。

4：DO部分（開關量輸出）

我們的開關量輸出使用光電耦合器隔離，在通過三極管驅動繼電器（或驅動光控可控硅），很多廠家繼電器與主板是一個供電系統，

繼電器接12V在降壓得到5V接主板，這樣的問題是一旦繼電器所接的負載短路，繼電器又動作，燒毀繼電器同時，主板能竄電。

 5：AO部分（模擬量輸出）

圣暉采用12位或14位隔離DA輸出，而且所有路是完全隔離的，電流設計范圍0-20.8mA，分辨率可達到5uA。很多廠家使用單片機自帶的10位DA或10位PWM，精度就低不少了，也不去要額外的硬件成本。

6：電能部分

我們儀表脈沖常數，

線制  規格  有功無功脈沖常數

三相四線 3x220V/5A 8000

  3x57.7V/5A 24000

三相三線 3x380V/5A 8000

  3x100V/5A 24000

單相  220V/5A  12800

  220V/10A 6400

  220V/20A 3200

很多儀表脈沖常數非常低，能量不準。我們的儀表是通過三相程控電源矯正的。這些設備都是用來檢定三相多功能電能表電能表的。完全軟件通過485調表，包括Imax Imin 0.5L 0.8C Umax Umin 有功 無功 .我們的表是可以作為計量儀表使用的。

很多廠家弄個電位器調調就完事了，精度相位誤差都大。

二：軟件設計上，包括儀表軟件，上位機軟件

1：我們在所有LED顯示上都采用字符顯示，比如變送報警輸出對象設置上，對A相電壓，提示“U.A”,對A相相位角度，提示“R.A”，其它幾乎別的儀表都是顯示數值1,2,3,4,等，沒有說明書記不住。顯示界面數值也是如此。

2：DO部分（開關量輸出）

我們繼電器輸出每通道可設置：上限、下限、輸出延時、解除報警回差。其它很多廠家沒有“解除報警回差”設置，數據正好在設置點附近波動，繼電器就會亂蹦。而我們就很好解決了這個問題。

3：自主版權

我們的儀表是從電表移植過來了，可以根據要求改動。很多廠家是OEM過來的。
