DZ-3/Z4中間繼電器工作原理及技術要求-上海上繼科技有限公司

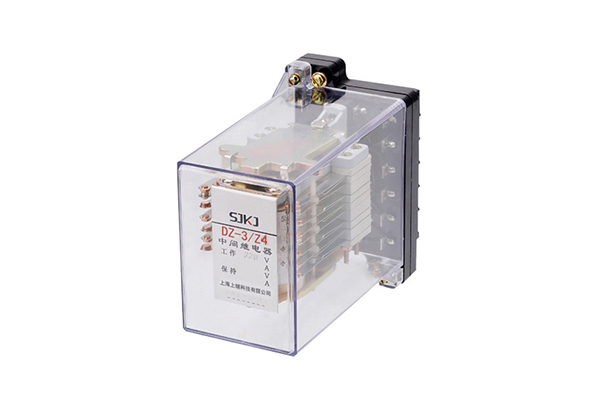

一、DZ-3/Z4中間繼電器工作原理

DZ-3/Z4中間繼電器用在保護和自動控制裝置中作為輔助元件,以擴大被控電路,提高接觸能力。

二、DZ-3/Z4中間繼電器結構特點

電磁式、螺管結構,觸點對數多.容量大 .直流操作.動作快。殼體結構采用JK-1(0出式后接線)、 JKF-1Q(凸出式前接線)和JK-6/1(嵌入式后接線)標準組件。

三、DZ-3/Z4中間繼電器主要技術要求

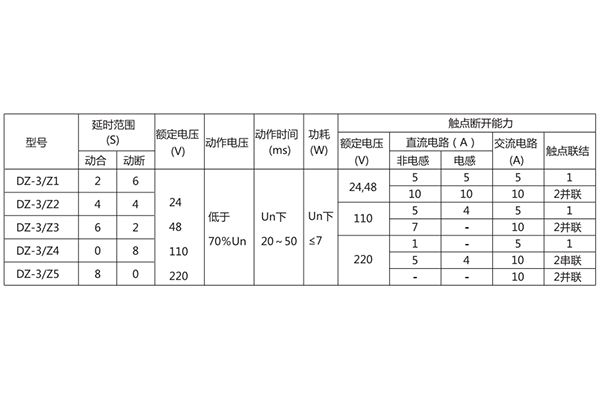

DZ-3/Z4中間繼電器主要技術能見表

注: 1、繼電器觸點長期允許接通電流不大于5A。

2、 觸點的**流通能力在交流或直流220V下為15A。

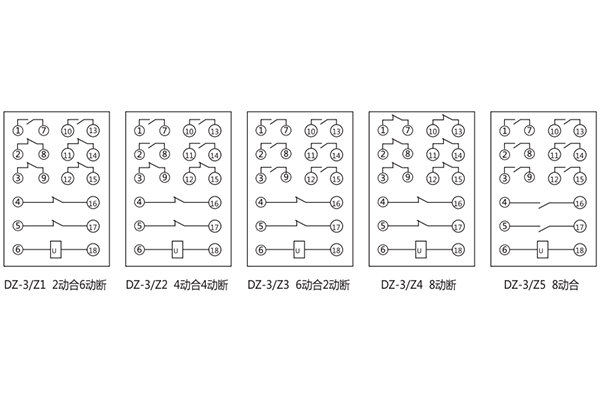

四、DZ-3/Z4中間繼電器內部接線圖及外引接線圖(正視圖)
