JSG-B靜態閃光繼電器技術參數及說明書-上海上繼科技有限公司

發表時間:2019-11-11 13:00 瀏覽次數:717 〖返回〗

一、JSG-B靜態閃光繼電器技術參數

1、閃光頻率:60±10次/分。

2、最小啟動電流:0.01A,**穩定電流:2A

3、功率消耗:

a、工作回路功率消耗:DC48V時≤1.5W;DC110V時≤3W;DC220V時≤5.5W

b、啟動回路功率消耗:啟動直流電流為2A時≤5.5W。

4、繼電器的啟動和執行由小型大功率繼電器完成。

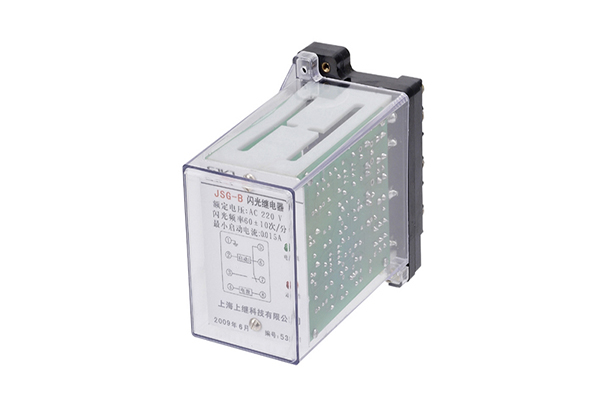

JSG-B靜態閃光繼電器

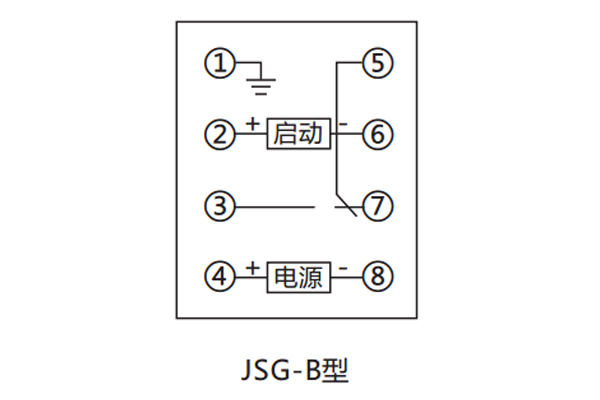

接線圖

二、JSG-B靜態閃光繼電器型號分類及工作原理

1、工作原理

繼電器由取樣、延時、執行等部分組成(見圖1),裝有二只發光二極管,分別監視電源和執行狀況,繼電器處在靜態時,電源指示燈發光,當啟動信號加于啟動端時,由于執行繼電器的常閉觸點處于閉合狀態,啟動回路接通;同時取樣部分進行取樣,取樣信號經延時后,使執行繼電器工作,動作指示燈亮,執行繼電器的常閉觸點斷開,啟動回路斷開,取樣部分無輸入信號;執行部分保持 一段時間后自動斷開,動作指示燈滅,執行繼電器常閉觸點閉合,啟動回路再次接通,取樣部分又有信號輸入……,如此重復上述循環, 執行繼電器的觸點周期性地接通和斷開,產生閃光效果。

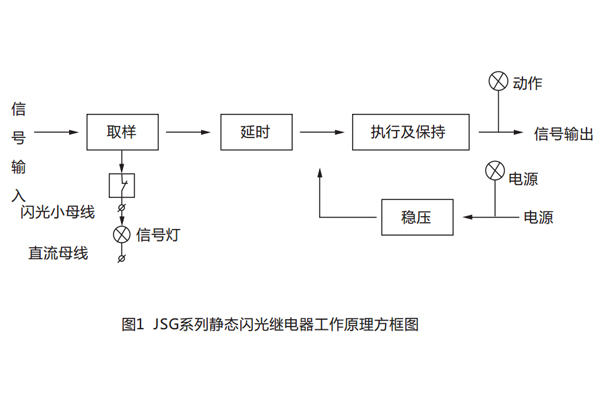

工作原理

2、型號命名及其含義

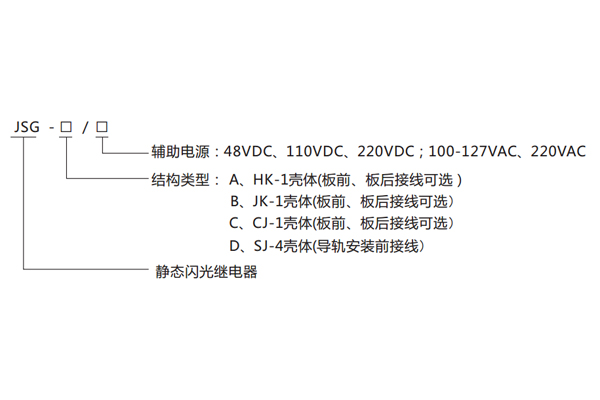

型號命名及其含義

三、JSG-B靜態閃光繼電器開孔尺寸

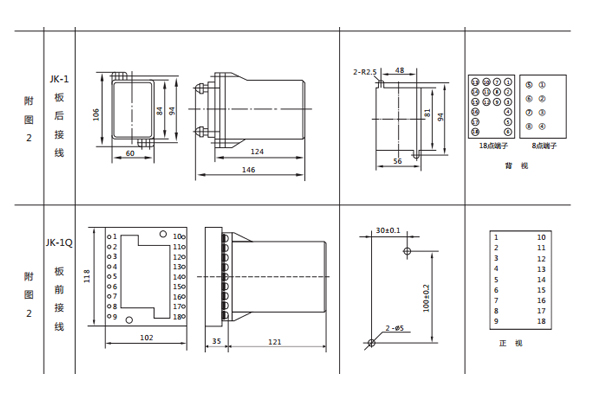

開孔尺寸
