時間繼電器和中間繼電器如何接線，這取決于你要做什么電路，你要知道叫這個電路做什么才能知道正確的連接方法。所以接線是根據功能用途和產品接線圖，來進行的！

接下來，我們為大家介紹時間繼電器和中間繼電器的接線方法！控制要求不同，兩者接線也不同。

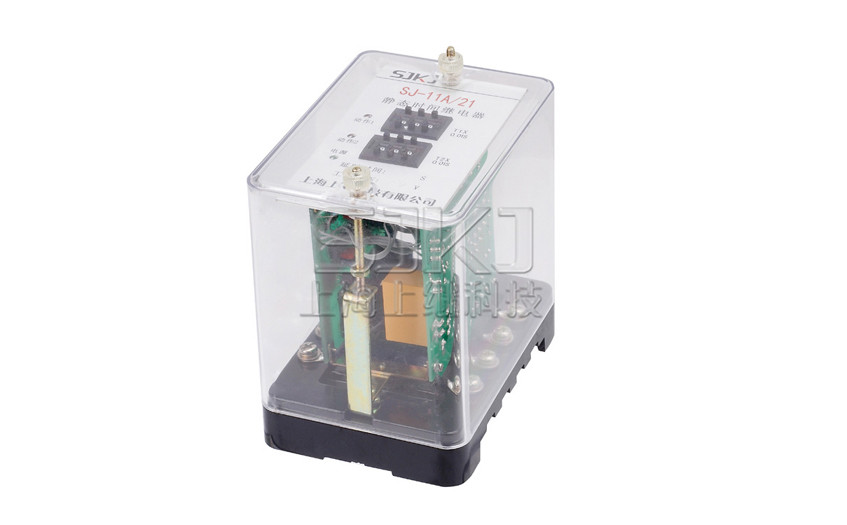

時間繼電器接線：

1.控制接線：把它看成直流繼電器來考慮；
      2.工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定；
      3.功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣；
      4.負載接線：電源的零線或負極接用電器的零線或負極端；
      5.工作原理：計時無效期間，相當于平常電燈開關斷開狀態。有效時，繼電器動作，用電器得電工作，相當于平常電燈開關接通狀態。

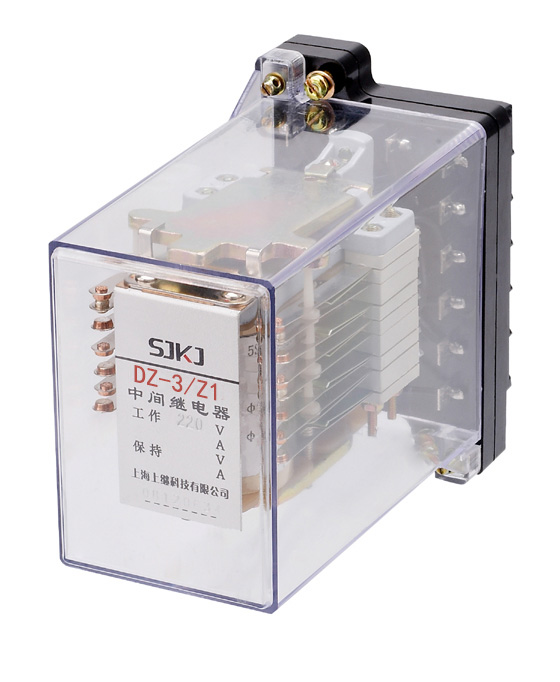

中間繼電器接線：

不同的繼電器接線方法會有些差異。下面介紹的是8個接線端子的接線方法。

5和6是一對公共端子，1和2是一對常閉觸點，3和4是一對常開觸點。7、8不通電時，5—6和1—2接通，通電后就會斷開1—2,而5—6不斷，再和3—4接通。

一般中間繼電器是雙刀雙擲開關，7—8端子接內部的線圈，使用時會并聯一個續流二極管，二極管接入時的極性和繼電器端子標注相反（8+接二級管的負極，7-接二級管的正極），達到預定值時，繼電器會工作驅動電路斷開，那一瞬間會因為自感電壓產生很高的的電流，而這個電流會流過續流二級管，而不會經過起到電路，從而保護了電路中的元件。

（以上內容部分來自網絡，僅供參考），感謝觀看！
