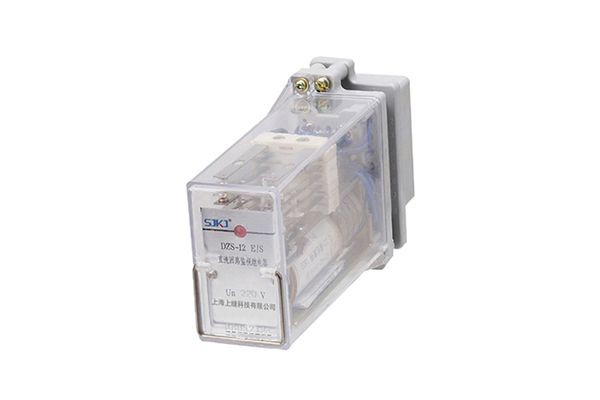

DZS-12CE/S直流回路監視繼電器工作原理及技術參數-上海上繼科技有限公司

一、DZS-12CE/S直流回路監視繼電器用途

DZS-12CE/S直流回路監視繼電器用于監視直流電源以及整個跳閘回路。當直流電源消失，跳閘線圈及引線發生故障。繼電器經0.3s延時返回并通過它的觸點發出報警信號。

二、DZS-12CE/S直流回路監視繼電器工作原理

當跳閘回路完好時繼電器在直流額定電壓下處于動作狀態，發光二極管燃亮。一旦跳閘回路斷路或者直流電源消失，繼電器則經過0.3s延時后返回，指示燈熄滅。

三、DZS-12CE/S直流回路監視繼電器技術參數

1、額定值:直流額定電壓為48V、110V、220V。

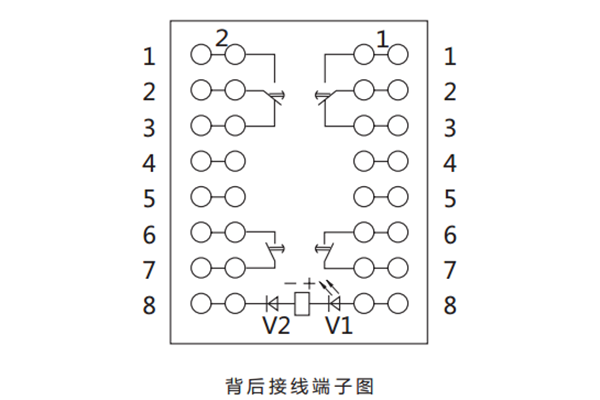

2、繼電器觸點形式為202 (兩動合兩轉換）。

3、繼電器的動作電壓為額定電壓的30%?70%。

4、繼電器的返回電壓不小于3%額定值.

5、返回時間不小于0.3s。

6、功率消耗：繼電器在輸入激勵量為額定電壓時功率消耗不大于5W.

7、觸點斷開容量：DC 250V/1A/50W ; AC 250V/3A/250VA

8、絕緣電阻不小于300MΩ。

9、介質強度：2kV/50Hz/1min

10、機械壽命為2.5x104次。.
