BZS-14延時中間繼電器技術參數及接線圖-上海上繼科技有限公司

發表時間:2019-11-13 15:55 瀏覽次數:879 〖返回〗

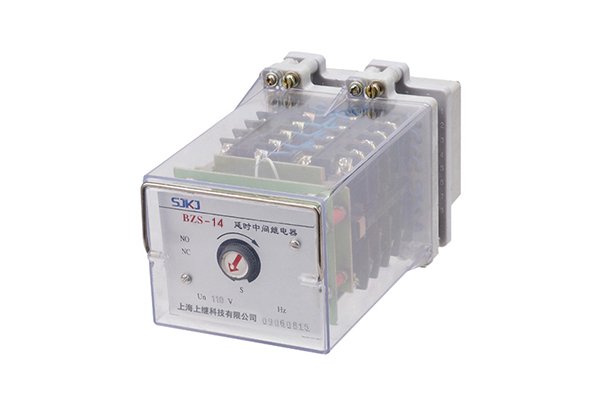

BZS-14延時中間繼電器

一、BZS-14延時中間繼電器概述

BZS-14延時中間繼電器的結構和原理與交流接觸器基本相同,與接觸器的主要區別在于:接觸器的主觸頭可以通過大電流,而中間繼電器的觸頭只能通過小電流。所以,它只能用于控制電路中。 它一般是沒有主觸點的,因為過載能力比較小。所以它用的全部都是輔助觸頭,數量比較多。

二、BZS-14延時中間繼電器主要技術參數

額定電壓:AC 220V、110V;DC 220V、110V、48V、24V。

接點形式:8動合;6動合2動斷;4動合4動斷;2動合6動斷;8動斷。

動作值:直流繼電器動作電壓不大于70%額定電壓;交流繼電器動作電壓不大于85%額定電壓

返回值:繼電器返回電壓不小于5%額定電壓。

延時整定誤差:不大于整定值的2%。

功率消耗:直流不大于10W;交流不大于10VA。

觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而 無絕緣擊穿或閃絡現象。

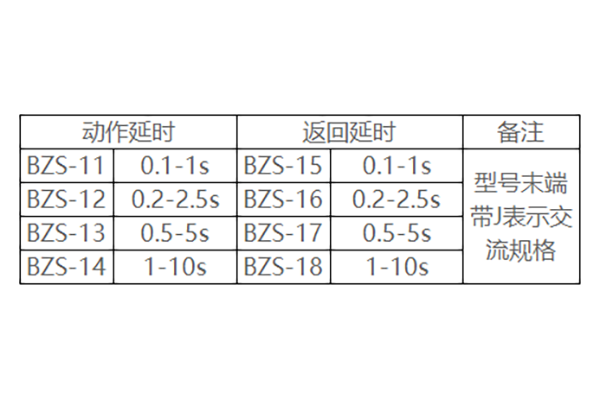

產品延時分類表

產品延時分類表

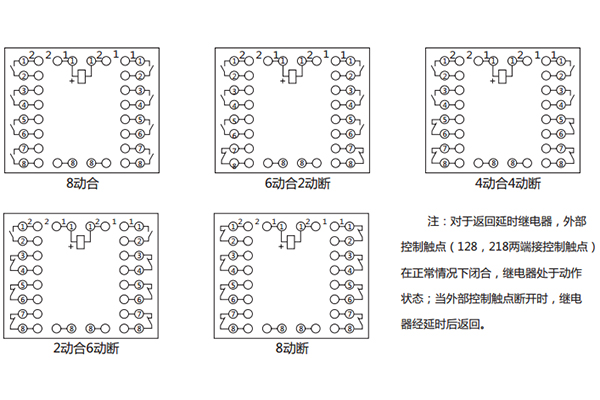

三、BZS-14延時中間繼電器內部接線圖及外引接線圖

接線圖
