DZS-115延時中間繼電器接線圖及技術要求-上海上繼科技有限公司

發表時間:2019-11-14 21:41 瀏覽次數:818 〖返回〗

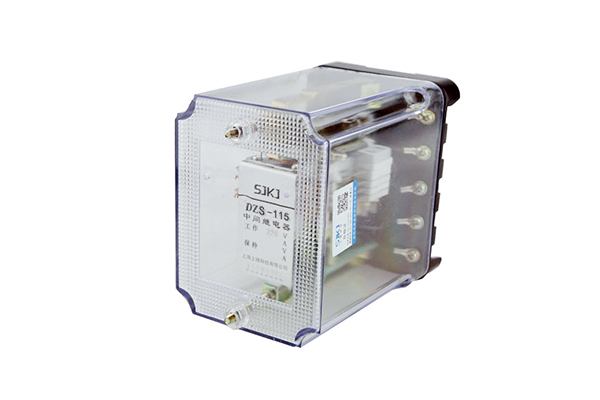

DZS-115延時中間繼電器

一、DZS-115延時中間繼電器應用范圍

DZS-100繼電器作為輔助繼電器,用于直流操作的保護回路中,以增加主保護繼電器的觸點數量或觸點容量。

DZS-115、DZS-117為延時動作繼電器;DZS-127、DZS-136型為延時電壓動作和電流保持繼電器;DZS-145型為延時返回繼電器。

DZS-115、DZS-117只有一個電壓工作繞組;DZS-127、DZS-136型只有一個電壓工作繞組和兩個電流保持繞組。

二、DZS-115延時中間繼電器主要技術要求

●動作值:動作電壓不大于30~70%額定值;保持電流不大于80%額定電流。

●動作時間:不小于0.06s(DZS-145型除外)。

●返回時間:DZS-145在額定電壓下,通電時間不小于0.5s,然后切斷電源,繼電器的返回時間不小于0.8s;其它型繼電器切斷電源后立即 返回。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

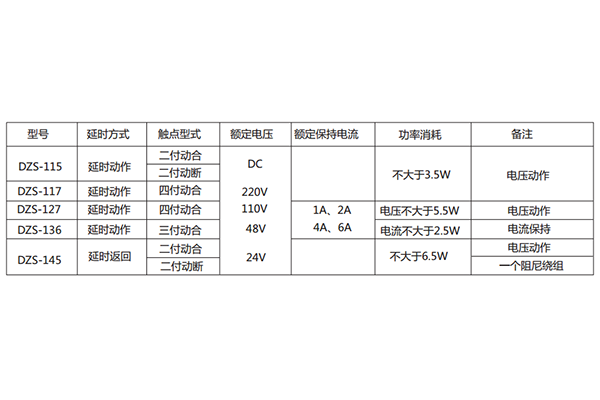

技術要求

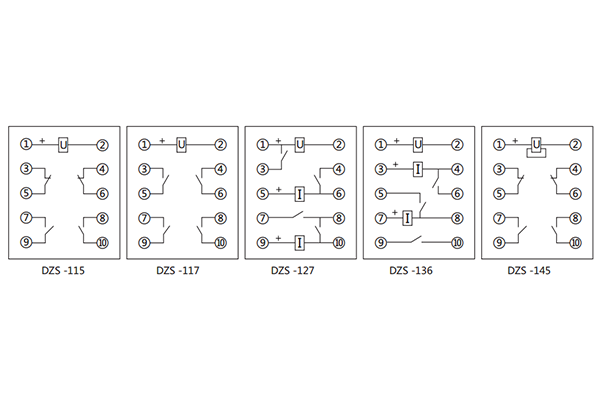

三、DZS-115延時中間繼電器內部接線圖及外引接線圖

接線圖
