ZJ3-4E/80快速中間繼電器主要性能及技術要求-上海上繼科技有限公司

發表時間:2019-11-18 14:41 瀏覽次數:741 〖返回〗

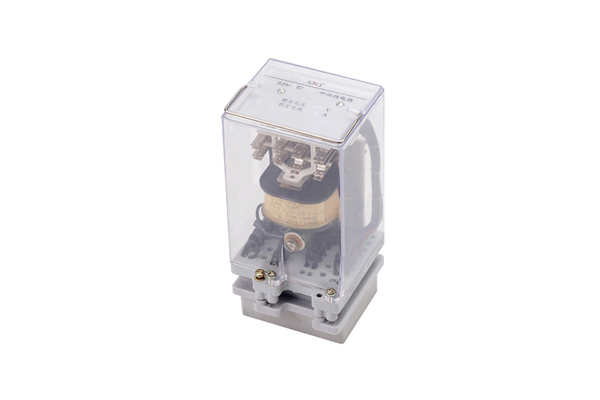

ZJ3-4E/80快速中間繼電器

一、ZJ3-4E/80快速中間繼電器主要性能

ZJ3-4E/80快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中,用來增加保護和控制回路的觸點數量和觸點容量。

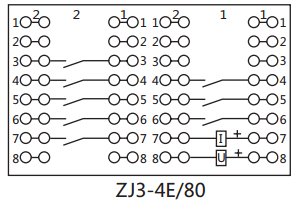

二、ZJ3-4E/80快速中間繼電器接線圖

ZJ3-4E/80接線圖

三、ZJ3-4E/80快速中間繼電器技術參數

●額定工作電壓:220V、110V、48V、24V。

●額定工作電流:0.25A、0.5A、lA、2A、4A。

●額定保持電流:0.25A、0.5A、IA、2A、4A。

●接點形式:8動合;4動合4動斷;6動合2動斷。

●動作值:電壓型繼電器的動作電壓為50~70%的額定電壓值;電流型繼電器的動作電流不大于80%額定電流。

●保持值:電流保持時不大于80%額定保持值;電壓保持繞組的繼電器,保持電壓不大于70%額定保持值。

●返回值:不小于額定值的5%。

●動作時間:不大于7ms。

●功率消耗:不大于8W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

四、ZJ3-4E/80快速中間繼電器開孔尺寸

ZJ3-4E/80開孔尺寸圖
