JL-B/21DK電流繼電器主要性能及開孔尺寸-上海上繼科技有限公司

發表時間:2019-12-03 20:11 瀏覽次數:761 〖返回〗

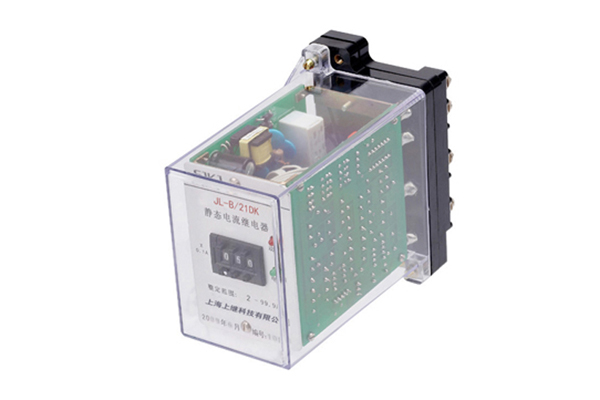

JL-B/21DK電流繼電器

一、JL-B/21DK無輔源電流繼電器主要用途

JL-B/21DK無輔源電流繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電線路中,作為電力系統交流回路過負 荷或短路的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較、具有精度高、防抖動、整定范圍寬、動作速度快、返回系數高、功耗低的 特點。可完全替代DL-10、DL-20、DL-30電磁型電流繼電器。還增加了SJ-4新型殼體,35mm標準導軌安裝。外形緊湊,安裝方便。

二、JL-B/21DK無輔源電流繼電器型號命名及含義

分類及其含義

三、JL-B/21DK電流繼電器的主要性能

1 整定范圍 0.5~9.99A,級差為0.01A

 2~99.9A,級差為0.1A

2 動作時間 1.2倍整定電流,動作時間不大于25mS。

 2倍整定電流,動作時間不大于20mS。

3 返回系數 過電流繼電器:0.9~0.97;欠電流繼電器:1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作,功耗小于5W,繼電器不動作,功耗小于4W。

6 觸點容量 在電壓不大于250V時,觸點連續接通電流為5A;

 在電壓不大于250V時,電路時間常數L/R為5mS的直流電路中,可斷開30W。

 在電壓不大于250V時,功率因數COSΦ為0.4的交流電路中,可分?jǐn)?00VA。

7 觸點壽命 電壽命:105 次, 機械壽命:106次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘 而不擊穿,不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

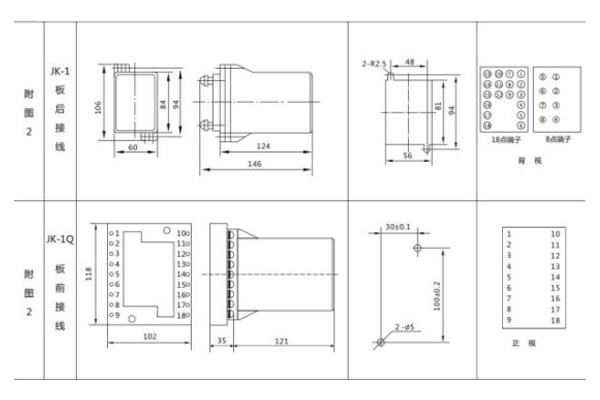

四、JL-B/21DK無輔源電流繼電器外形結構及開孔尺寸

開孔尺寸

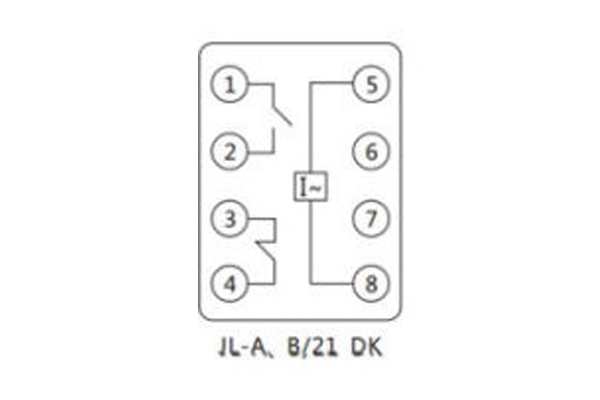

五、JL-B/21DK無輔源電流繼電器接線圖

JL-B/21DK接線圖
