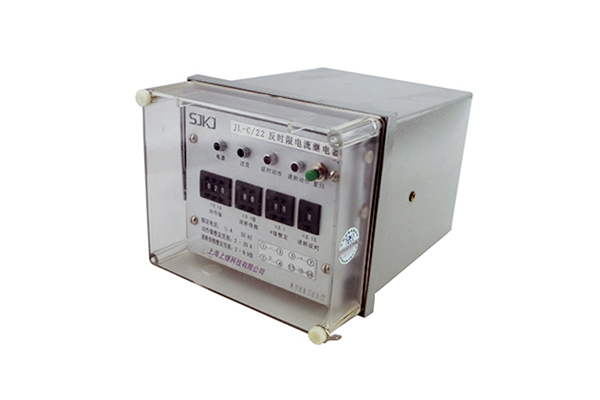

JL-C/22-4電流繼電器

一、JL-C/22-4反時限電流繼電器概念

JL-C/22-4反時限電流繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電線路中,作為電力系統交流回路過負荷或短路 的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較,具有數碼整定精度高,整定范圍寬,整定方便,動作速度快,返回系數高,功耗低的特點。

二、JL-C/22-4反時限電流繼電器型號命名及含義

分類及含義

備注:JL-C/11、12,JL-C/21、22-1、2必須外加輔助電源;其余可以不加輔助電源。

三、JL-C/22-4電流繼電器的工作原理

1. 繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。

3. 繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。

四、JL-C/22-4反時限電流繼電器主要性能

1 整定范圍 根據整定范圍不同,級差分別為0.01A和0.1A。

2 瞬動倍率 1~12倍可調。

3 返回系數 0.9~0.97

4 整定誤差 電流及瞬動倍率不大于3%,時間誤差不大于5%(動作后下一次必須間隔10S以上在測)。

5 功耗 功耗小于5W。

6 觸點容量 在電壓不大于250V時,信號觸點容量為24VDC 2A。

7 觸點壽命 電壽命:10 次, 機械壽命:10 次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘而不擊穿,不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》

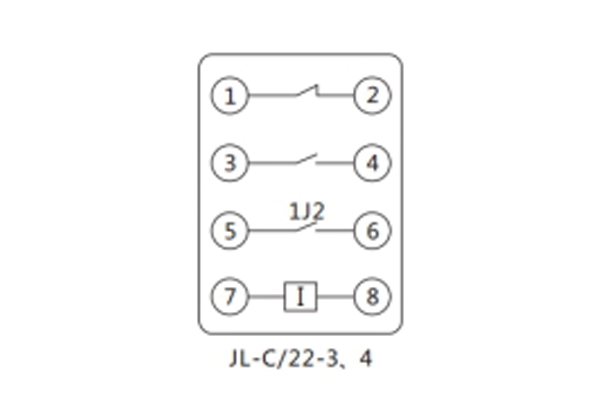

五、JL-C/22-4反時限電流繼電器內部接線及外引接線圖(正視圖)

JL-C/22-4接線圖
