JL-D/12電流繼電器主要用途及主要性能-上海上繼科技有限公司

發表時間:2019-12-14 14:38 瀏覽次數:736 〖返回〗

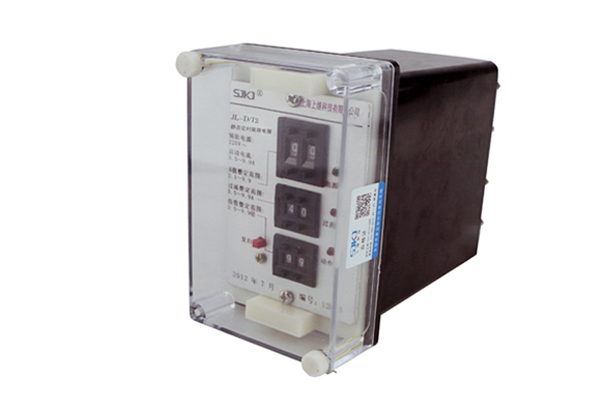

JL-D/12電流繼電器

一、JL-D/12定時限電流繼電器主要用途

JL-D/12定時限電流繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電線路中,作為電力系統交流回路過負荷或短路 的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較,具有數碼整定精度高,整定范圍寬,整定方便,動作速度快,返回系數高,功耗低的特點。

二、JL-D/12定時限電流繼電器型號命名及含義

分類及含義

備注:JL-D/11,JL-D/21、22-1、2必須外加輔助電源;其余可以不加輔助電源。

三、JL-D/12定時限電流繼電器的主要性能

1 整定范圍 根據整定范圍不同,級差分別為0.01A和0.1A。

2 瞬動倍率 1~12倍可調。

3 返回系數 0.9~0.97

4 整定誤差 電流及瞬動倍率不大于3%,時間誤差不大于5%(動作后下一次必須間隔10S以上在測)。

5 功耗 功耗小于5W。

6 觸點容量 在電壓不大于250V時,信號觸點容量為24VDC 2A。

7 觸點壽命 電壽命:10 次, 機械壽命:10 次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘而不擊穿,不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》

四、JL-D/12定時限電流繼電器正常工作條件

1 環境溫度:-10℃~+50℃ 4

2 相對濕度:≤90%

3 大氣壓力:80Kpa~110Kpa

4 安裝位置:任意

5 周圍環境:繼電器不受太陽直射,不受雨水沖洗,空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露,繼電器在工作時,不允許振動,搬運過程不允許撞擊。

五、JL-D/12定時限電流繼電器外形尺寸及開孔尺寸

開孔尺寸
