今天我們在這里，簡要地介紹一下電壓和電流繼電器的區別，以供用戶正確選用。從工作原理來講，二者均屬電磁繼電器，沒有任何區別。但從繼電器的設計講，二者是有區別的。電流繼電器磁路系統按IW=C來考慮，即在繼電器動作過程中由于銜鐵的動作而導致線圈電感發生變化時，也不會影響到回路電流值。該電流是由回路中其它電路元件較大的阻抗決定了的，電流繼電器線圈阻抗對整個回路阻抗的影響可忽略不計。因此，一般電流繼電器線圈導線匝數少，電感和電阻均較小，因而線圈電流較大。供給電流繼電器線圈的是恒定的電流值。電壓繼電器線圈輸入的信號是相對恒定的電壓值，一般是電源電壓直接加在線圈上或通過網絡分配給它以恒定的電壓值。因此，回路電流主要取決于線圈阻抗，一般不涉及其它回路元件。為了盡量減小它對其它支路的分流作用,一般導線細，匝數多,電感和電阻都較大，線圈電流不大。

選用電流或電壓繼電器時，要有相對的電路條件。電流繼電器要求恒流源電路條件,即回路有較大阻抗與之串聯,它本身阻抗對回路電流影響很小。電壓繼電器要求提供恒定的電壓。電流繼電器當作電壓繼電器用，因其線圈電阻小,很容易燒壞線圈,甚至造成電源短路。如將電壓繼電器當電流繼電器使用線圈串接在線路里時，由于其大的阻抗會明顯地改變原來回路參數，會因線圈得不到足夠的電流而繼電器不動作。

電壓繼電器、電流繼電器的特點與應用場合

電壓繼電器的特點與應用場合

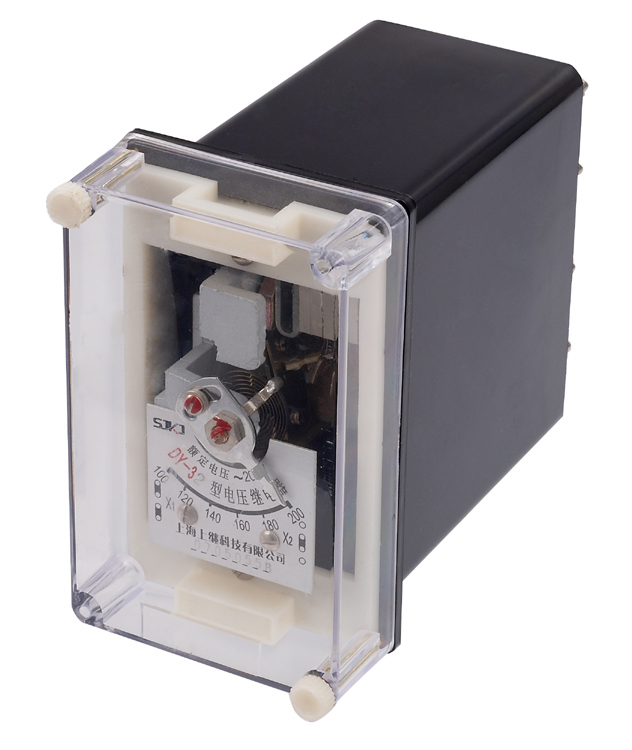

電壓繼電器是一種常用的電磁式繼電器，電壓繼電器用于電力拖動系統的電壓保護和控制。其線圈并聯接入主電路，感測主電路的線路電壓；觸點接于控制電路，為執行元件。按吸合電壓的大小，電壓繼電器可分為過電壓繼電器和欠電壓繼電器。

1.過電壓繼電器(FV)用于線路的過電壓保護，其吸合整定值為被保護線路額定電1.05～1.2倍。當被保護的線路電壓正常時，銜鐵不動作；當被保護線路的電壓高于額定值，達到過電壓繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，控制接觸器及時分斷被保護電路。

2.欠電壓繼電器(KV)用于線路的欠電壓保護，其釋放整定值為線路額定電壓的0.1～0.6倍。當被保護線路電壓正常時，銜鐵可靠吸合；當被保護線路電壓降至欠電壓繼電器的釋放整定值時，銜鐵釋放，觸點機構復位，控制接觸器及時分斷被保護電路。

3.零電壓繼電器是當電路電壓降低到5％～25％UN時釋放，對電路實現零電壓保護。用于線路的失壓保護。
電流繼電器的特點與應用場合
電流繼電器是一種常用的電磁式繼電器，電流繼電器用于電力拖動系統的電流保護和控制。其線圈串聯接入主電路，用來感測主電路的線路電流；觸點接于控制電路，為執行元件。電流繼電器反映的是電流信號。常用的電流繼電器有欠電流繼電器和過電流繼電器兩種。如下：

1.欠電流繼電器（KA）用于電路起欠電流保護，吸引電流為線圈額定電流30％～65％，釋放電流為額定電流10％～20％，因此，在電路正常工作時，銜鐵是吸合的，只有當電流降低到某一整定值時，繼電器釋放，控制電路失電，從而控制接觸器及時分斷電路。
2.過電流繼電器（FA）在電路正常工作時不動作，整定范圍通常為額定電流1.1～4倍，當被保護線路的電流高于額定值，達到過電流繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，從而控制接觸器及時分斷電路。對電路起過流保護作用。
