LL-11過流繼電器說明書及接線圖-上海上繼科技有限公司

發表時間:2020-01-06 11:19 瀏覽次數:839 〖返回〗

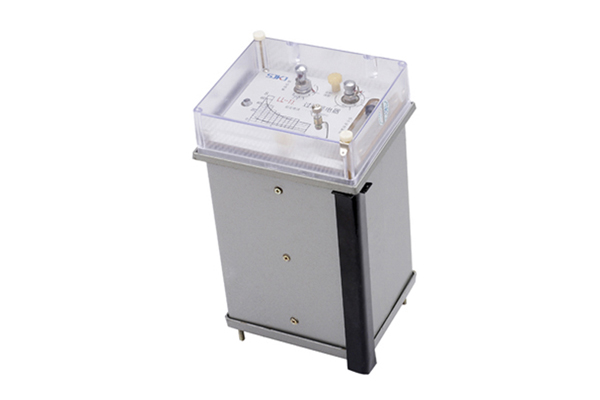

 LL-11過流繼電器

一、LL-11過流繼電器的說明書

LL-11過流繼電器(以下簡稱繼電器)應用在交流電力系統中,用于電機變壓器、輸電線的過負荷和短路保護。

二、LL-11過流繼電器的參數

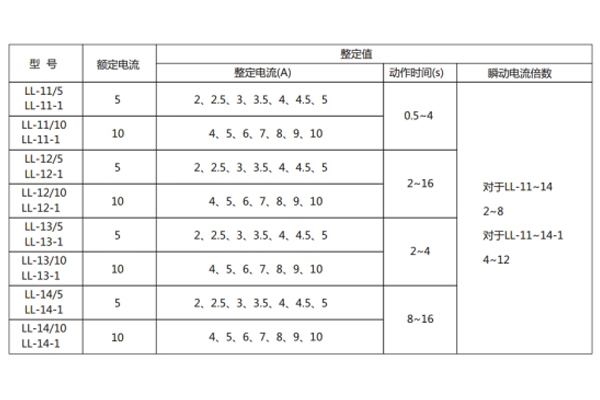

參數表

注:特殊規格LL-10-1(11-1、12-1、13-1、14-1)瞬動電流倍數4-12,其余參數與LL-10系列對應;繼電器的電流線圈允許長期通過

110%額定電流。

 ●返回系數:使啟動觸點QJ返回原來位置的**電流與動作電流之比不小于0.85

 ●功率消耗:當電流為繼電器的動作電流整定值時不大于10VA。

三、LL-11過流繼電器的整定范圍

a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在標準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于4%。c、在-10℃50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

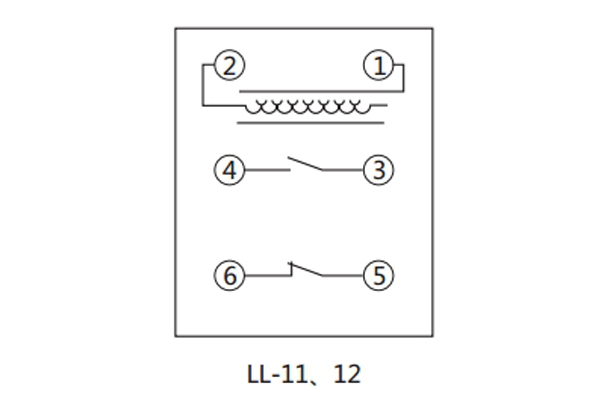

四、LL-11過流繼電器的接線圖

接線圖

公司介紹:上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術,來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上,產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測,獲得ISO9001國際質量體系認證。“科技創新,誠信務實”是公司的經營理念,本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴,且樹立了良好的信譽。

公司主營:繼電器(時間繼電器,電壓繼電器,電流繼電器,中間繼電器,信號繼電器,閃光繼電器,沖擊繼電器,同步檢查繼電器,接地繼電器,差動繼電器,重合閘繼電絕緣監視繼電器,雙位置繼電器,模數化繼電器),微機保護裝置電力儀表智能操控裝置



上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438





{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
