SJ-11A/22集成電路時間繼電器開孔尺寸及技術要求-上海上繼科技有限公司

發表時間:2020-01-12 22:27 瀏覽次數:714 〖返回〗

一、SJ-11A/22集成電路時間繼電器開孔尺寸

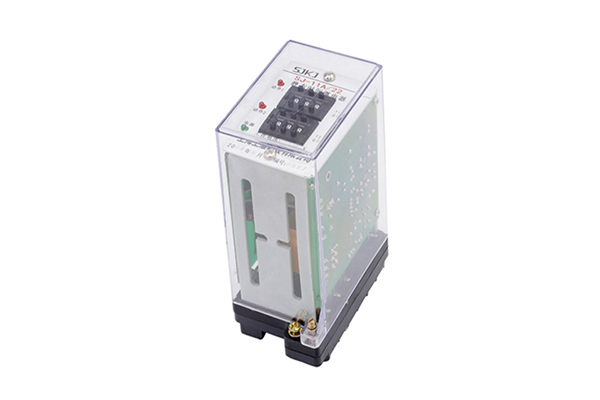

SJ-11A/22集成電路時間繼電器

開孔尺寸

二、SJ-11A/22集成電路時間繼電器技術要求及接線圖

1.延時范圍和級差   延時范圍: 0.02S-9.99S、 0.1S-99.9S、1M-999M,無標注按0.1S-99.9S供貨。

2.延時整定誤差  繼電器20℃±5℃時,施加額定電壓下,繼電器延時整定誤差(包含一致性):整定值≤100S時,誤差<+0.1s;>100S時,誤差<±0.1%。

3.返回時間  用切斷電路的方法,使繼電器斷電,繼電器觸點返回至始位置的時間不大于20mS。

4.電源電壓允許變動范圍   電源電壓允許變動范圍為額定電壓低0.8~1.1倍。

5.觸點容量

繼電器輸出電路的觸點能斷開電壓不大于250V,  時間常數為5±0.75mS的直流有感負荷電路為80W ; 電壓不大于250V的交

流電路(功率因數COSΦ為0.4±0.1)為300VA。繼電器可長期接通10A。

6.環境溫度  -10℃~+50℃

7.介質強度 繼電器各導電端子連在一起對為露的非常電金屬部分或外殼之間,能承受2000V(有效值0,50Hz的交流電壓,歷時1 分鐘試驗而無絕緣擊穿或飛弧現象。

8.絕緣電阻 繼電器各導電端子連在一起對外露的飛帶電金屬部分或外殼之間,用開路電壓500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.電壽命繼電器觸點接于規定容量的電路負荷重,能可靠動作及返回,電壽命為105次。

10.機械壽命 繼電器不接負荷能可靠動作及返回,其機械壽命為106次

11.功率消耗 在額定電壓下,繼電器功率消耗不大于5W。

12.抗干擾性能  繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

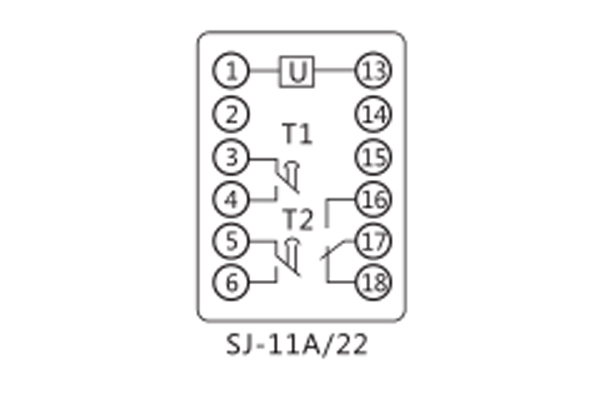

接線圖

三、SJ-11A/22集成電路時間繼電器型號命名及含義

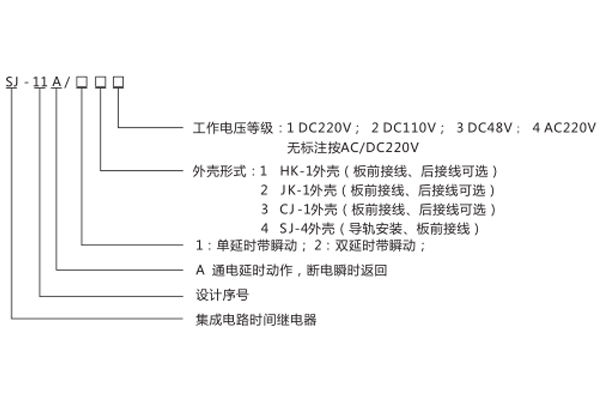

型號命名及含義
