一、JL-42電流繼電器概述

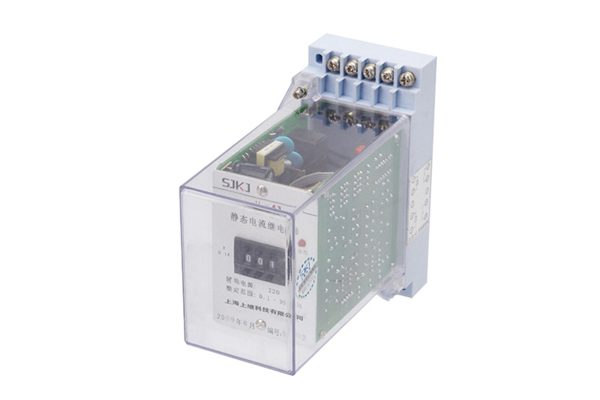

JL-42靜態電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負新口短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、 整定直觀方便、范圍寬，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用,工作范圍大，從100-300V均能可靠工作。

 JL-42靜態電流繼電器分為三個系列: JL-10、20、30、分別替代DL-10、 DL-20、 DL-30等系列電磁型電流繼電器。 JL系列靜態電流繼電器采用拔碼開關整定電流値,整定范圍為0.1-99.9A,改變整定値無需校驗,整定范圍寬,有利于用戶壓縮庫存品種。

二、JL-42電流繼電器工作原理

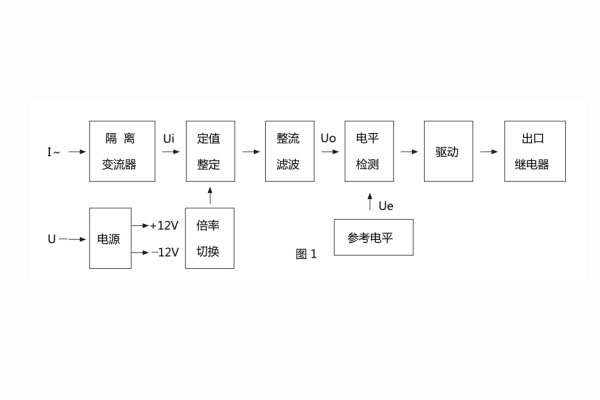

JL-42繼電器原理框圖見圖1。

 2、本繼電器為靜態型繼電器,采用進口集成電路構成。被測量的交流電流I~經隔高變流器后,在其次級得到與被測、電流成正比的電壓Ui。 經定值整定后進行整流,整流后的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢i測中Uo與直流參考電壓Ue進行比較 , 若直流電壓Uo低了參考電壓,電平檢測器輸出正信號,驅動出口繼電器,繼電器處前作狀態,反之,若直流電壓uo高于參考電壓Ue,電平檢1測器輸出負信號,本繼電器處于不動作狀態。

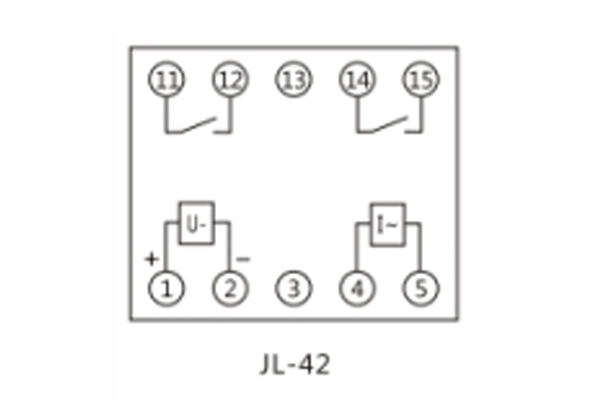

三、JL-42電流繼電器內部接線及外引接線圖(正視圖)

四、JL-42電流繼電器技術參數

1、功率消耗

a、交流回路功耗：小于0.5VA(交流額定值5A時)

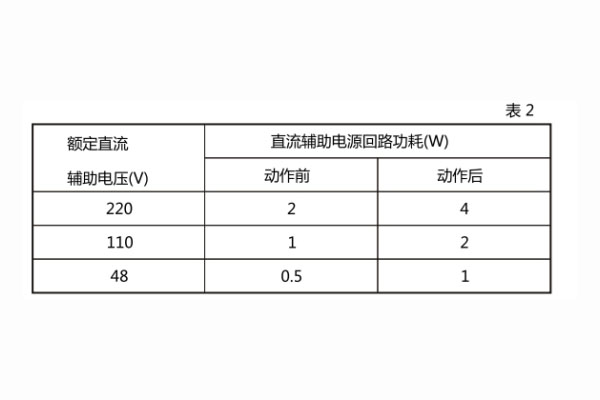

b、直流回路功耗：見表2

2、整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3% ;平均誤差=( 5次測量平均信一整定值)整定值x100%。

b、在基準條件下,同一整定值上測量的5次動作值的**信和最小值應不大于4%。

c、在一10°C~50°C的溫度下,任一整定點誤差的絕對信應不大于整定值的5%。

d、在輔助電壓80~ 110%變化范圍內, 任一整定值整定誤差的絕對值應不大于4%。

3、動作時間

1. 1倍整定信的動作時間不大于30 m s ; 2信整定值的動作時間不大于20 m s。

4、返回系數: 0.90~0.95。

5、返回時間:不大于27ms。
