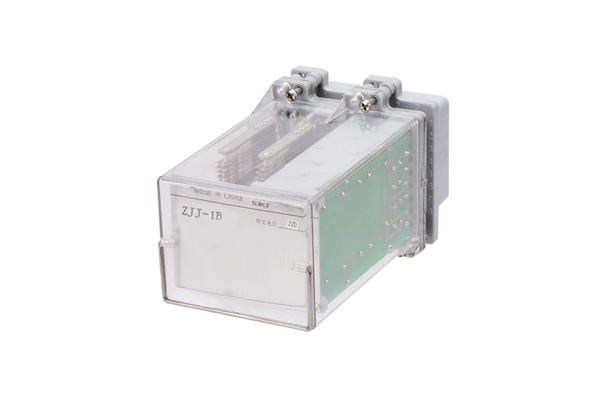

ZJJ-1B直流絕緣監視繼電器-上海上繼科技有限公司

一、ZJJ-1B直流絕緣監視繼電器技術要求

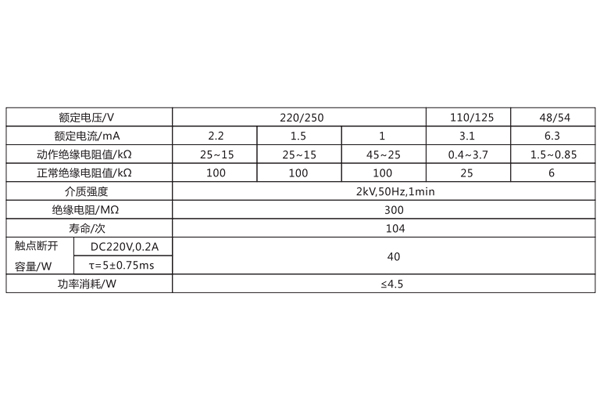

1、技術數據見表

A、返回系數不小于0.8;

b、觸點斷開容量為DC250V/1A/100W;

c、觸點**接通電流為5A;

d、功率消耗不大于3W。

二、ZJJ-1B直流絕緣監視繼電器工作原理

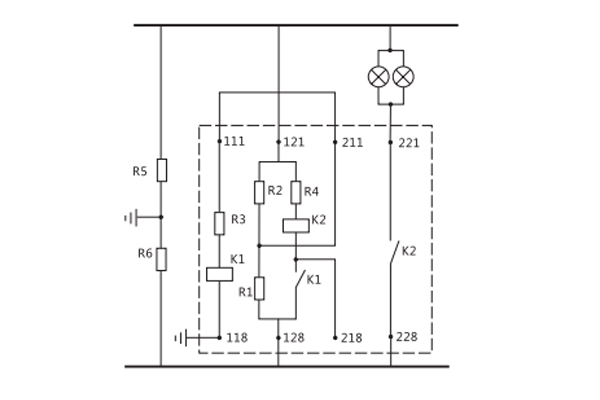

R1,R2(R1=R2)絕為橋臂平衡電阻,R5,R6系直流母線對地絕緣電阻,靈敏元件K1跨接在地和平衡電阻之間。正常時,電橋平衡,靈敏元件繞組無電流通過。在一側絕線電阻下降時,便有一不平衡電流通過靈敏元件繞組,當不平衡電流達到一定值時動作,再由K1觸點接通K2繞組,隨即繼電器發出報警信號。

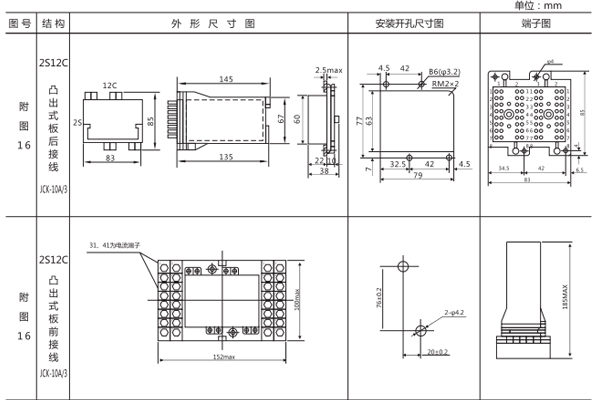

三、ZJJ-1B直流絕緣監視繼電器安裝尺寸
