一、自動重合閘簡介

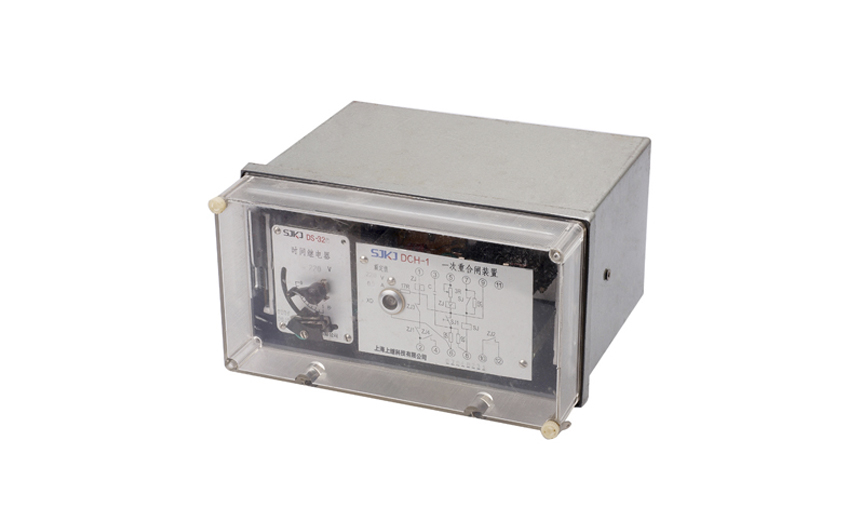

自動重合閘裝置是將因故障跳開后的斷路器按需要自動投入的一種自動裝置。

二、對自動重合閘的基本要求

1、動作迅速

2、不允許任意多次重合

3、動作后應能自動復歸

4、手動跳閘時不應重合

5、手動合閘與故障線路不重合

三、自動重合閘的起動方式

1、不對應起動方式：斷路器控制開關的位置與斷路器實際位置不對應起動方式。即當控制開關在合閘位置而斷路器實際上在斷開位置的情況下使重合閘起動；而當運行人員手動操作使斷路器跳閘后，控制開關與斷路器的位置是對應的，則重合閘不起動。

2、保護起動方式。

四、自動重合閘的分類：

1、根據重合閘控制斷路器所接通或斷開的電力元件不同可分為：線路重合閘、變壓器重合閘和母線重合閘等。

2、根據重合閘控制斷路器連續跳閘次數的不同可分為：多次重合閘和一次重合閘。

3、根據重合閘控制斷路器相數的不同可分為：?jiǎn)蜗嘀睾祥l、三相重合閘、和綜合重合閘。

五、自動重合閘作用

1、對于瞬時性故障，可迅速恢復供電，從而能提高供電的可靠性。

2、對雙側電源的線路，可提高系統并列運行的穩定性，從而提高線路的輸送容量。

3、可以糾正由于斷路器或繼電保護誤動作引起的誤跳閘。

六、自動重合閘缺點

1、 使電力系統又一次受到故障的沖擊；

2、 使斷路器的工作條件惡化（因?yàn)樵诙虝r(shí)間內連續兩次切斷短路電流）。

1KV及以上電壓的架空線路或電纜與架空線路的混合線路上，只要裝有斷路器，一般應裝設自動重合閘。
