SSJ-12B靜態時間繼電器原理及接線圖介紹-上海上繼科技有限公司

一,產品構成及工作原理

1, 本繼電器延時精度遠高于DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構及內部接線,工作方式,整定范圍與DS型時間繼電器相同，僅整定方式不同，撥碼開關的三位數乘以0.01S或0.1S時間時基即為整定時間。改變整定值無需進行效驗。

2, 本繼電器為動作延時型數字時間繼電器，由進口CMOS集成電路構成，繼電器有振蕩器,分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。

3, 繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作，同時晶振起振，產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時。由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。

4,  繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的終止和滑動觸點使用。但滑動觸點閉合后，其閉合狀態一直保持到繼電器失電返回為止。

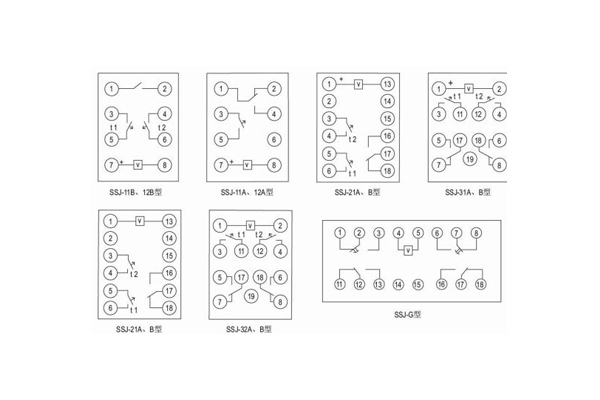

二、SSJ-12B靜態中間繼電器內部接線圖及外部接線圖

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
