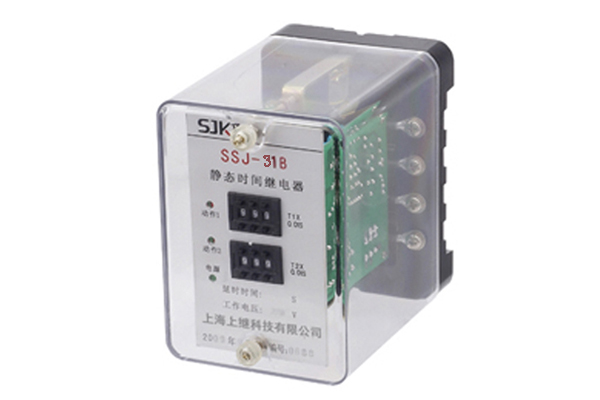

SSJ-31B靜態時間繼電器的技術和要求及內部接線圖-上海上繼科技有限公司

 一、技術要求：

1、延時準確度

a、延時整定值的平均誤差：在基準條件下，繼電器延時整定值平均誤差絕對值不大于整定值的0.0％+3ms；平均誤差=（5次測量平均值-整定值）整定值X100百分

2、延時一致性：

B、延時一致性：在基準條件下，繼電器延時一致性不大于整定值的（3-10ms）。

C、在-10~50℃的濕度下，任一延時整定值的平均誤差（包含一致性）的絕對值不大于整定值的0.1％+5ms。

2、工作電壓：動作電壓不大于額定電壓的70％時，繼電器應可靠工作。

3、繼電器的返回時間：切斷電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。

4、繼電器的返回電壓：降低電器電壓不小于額定電壓的10％時，繼電器觸點應可靠返回。

5、功率消耗：DC48V，不大于2W;

DC110V或AC100~127V,不大于4.5W（6.5VA）

DC或AC220V，不大于8.1W（13VA）。

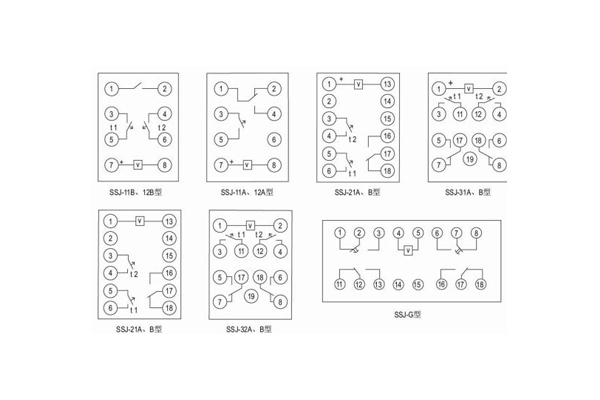

二、內部接線圖：
