一、動作電壓及返回電壓：

在基準條件下，直流繼電器動作電壓不大于額定值的70%；交流繼電器動作電壓不大于額定值的80%。在基準條件下，繼電器的返回電壓不小于額定值的5%。

1、 延時準確度：在基準條件下，繼電器延時觸點整定誤差及一致性不大于±0.1%整定值+3ms。

2、 變差：當環境溫度在－10～50℃范圍內變化時，任一延時整定點上整定誤差及一致性不大于±1％整定值＋5ms。在輸入電壓極限變化范圍內，任一延時整定點上整定誤差及一致性不大于±0.1％整定值＋6ms 。

3、 功率消耗：

AC 380V為20VA；AC或DC 220V為15VA (W)；AC 127、110V，DC 110V為8VA (W)；DC 48V為3W，DC 24V為2W。

4、  絕緣電阻：不小于300MΩ。

5、  介質強度：能承受交流2kV (有效值) 50Hz試驗電壓，歷時1min的試驗。

6、  沖擊電壓試驗：繼電器各導電電路連在一起，對外露的非帶電金屬部分或外殼之間應能承受波形為標準雷電波、幅值為5kV的沖擊試驗，無絕緣損壞現象。

7、  在電壓不大于250V，電流不大于2A的直流有感負荷電路 (τ= 5±0.75ms) 中，繼電器觸點斷開容量為50W；在電壓不大于250V，電流不大于3A的交流電路（cosφ＝0.4±0.1）中斷開容量為250VA。

8、  繼電器輸出觸點長期允許接通電流5A。

9、繼電器輸入激勵量為額定值時，觸點電路在3.8.1條規定負荷下，能可靠動作及返回，其電壽命次數為1×104次。

10、 機械壽命為1×105次。

11、 重量    繼電器重量約為0.5kg。

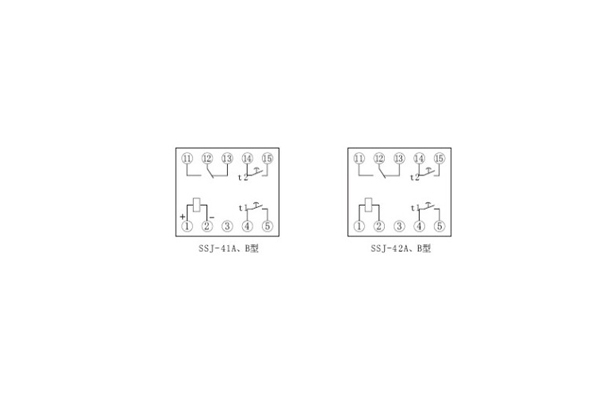

12：接線圖：

二、整定方法

繼電器分單延時和雙延時兩種。對于單延時繼電器，只有一組三位BCD碼撥盤開關，將三位撥盤開關的置數乘以級差，即為整定時間。例如：三位數置于888，則整定時間為888×0.01＝8.88s。對于雙延時繼電器，有二組獨立的三位BCD碼撥盤開關，整定方式與單延時相同，上面一組用來整定t1，下面一組用來整定t2。若用戶要求按滑動觸點方式供貨，則繼電器上面一組整定開關t1用來整定終止觸點的延時，下面一組整定開關t2用來整定滑動觸點的延時。

三、使用與維護：

1、  在使用前應檢查所接電源是否與繼電器銘牌標志相符，引出端子連接是否正確。

2、 繼電器采用CMOS集成電路元件構成，在調試使用過程中應按照有關要求進行，例如所接儀器必須良好接地等。

3、 在運行過程中，綠色發光二極管燃亮，表示電源接通，同時瞬動中間繼電器動作。紅色發光二極管燃亮，表示延時結束，延時觸點已動作。

4、  在調整繼電器定值時，必須使輸入端斷電，嚴禁帶電拔插內部元件。

5、隨產品一起供應的有：

a. 產品合格證；b. 按合同規定供應的備品、備件及安裝附件。
