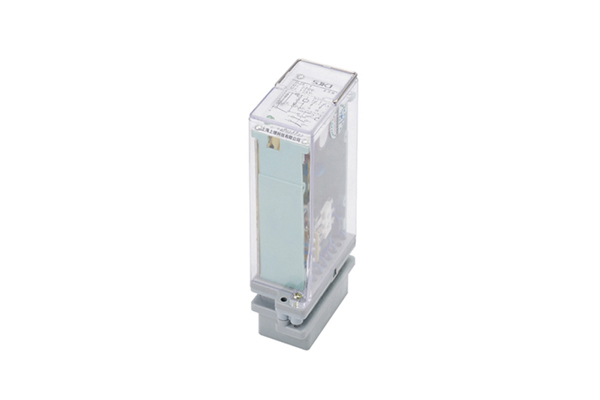

DJS-1跳閘回路監視繼電器的說明書及工作原理-上海上繼科技有限公司
發表時間：2019-04-04 13:45 瀏覽次數：963 〖返回〗用途：
DJS-1型跳閘回路監秘陛電器可連續地斷路器中的跳閘回路。并對下列情況產生報警。
a)DC電源消失;
b)跳閘線圈及其引線發生故障;
c)斷路器輔助接點的故障;
d)監視繼電器本身的故障。
DJS-1跳閘回路監視繼電器工作原理：
DJS-1跳閘回路監視繼電器由一個電磁型輔助繼電器和一個提供返回延時的 RC回路組成。在繼電器線圈回路中串接一個發光二極管,當跳閘回路完好時則發光二極管亮(輔助繼電器在動作狀態)。

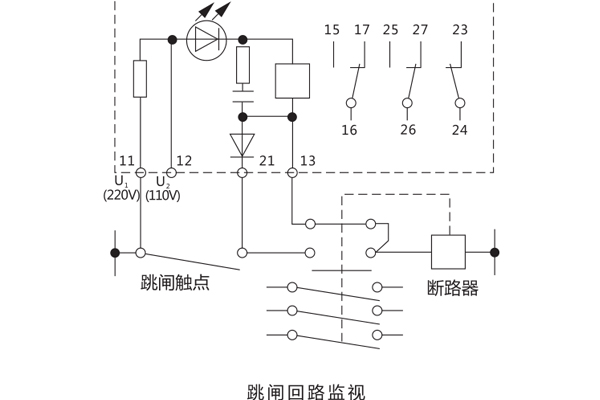

當斷路器處在"合閘"狀態(參閱圖1),有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點,流到跳聞線圈,一旦這個回路開路或直流電源消失,輔助繼電器經一段延時后返回,并通過它的觸點給出報警信號。
若保護繼電器動作跳閘它的跳閘接點將DJS-1繼電器短接,經過一定時間(斷路器跳閘時間)后斷路器斷開。它保護繼電器閘司接點也返回而斷開 ,本繼電器通過斷路器另一輔助觸點恢復供電。
該繼電器中的輔助繼電器在下列時間內處于動作狀態:
(1)保護繼電器跳閘觸點閉合到斷路器跳閘
(2)斷路器輔助觸點轉換到保護繼電器觸點斷開。
這是通過 RC電路實現的, 使輔助繼電器延時后返回,假使斷路器失靈則保護繼電器跳間能保持閉合的時間長于繼電器延時時間,因而DJS-1將給出報警信號。
上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
