JFY-1負序電壓繼電器概述：
JFY-1負序電壓繼電器為集成電路型繼電器，可用于發電機和變壓器的繼電器保護線路中，作為電壓閉鎖元件，它反映不對稱故障時線路電壓的負序分量。該繼電器采用撥碼開關來整定動作電壓，使動作值的整定更加精確、直觀，為用戶提供了極大方便。并可直接替代原用DY-4型負序電壓繼電器。
JFY-1負序電壓繼電器技術數據：
1.額定參數
2.額定輔助直流電壓：220、110、48V；
3.額定交流電壓：110V、50Hz。
4.動作值及準確度
繼電器的負序動作電壓為6 ~ 30V。
在任一整定點上，其動作值誤差不超過±3%，一致性不大于3%。
返回系數
繼電器的返回系數不小于0.9。
動作時間
當作用于繼電器上的電壓為1.2倍動作電壓時，繼電器的動作時間不大于0.1s。
當作用于繼電器上的電壓為3倍動作電壓時，繼電器的動作時間不大于0.03s。
可靠性：
在最小整定值下，繼電器施加1.1倍對稱的正序額定電壓繼電器不應誤動，可靠系數不小于2。4.3整定
a.整定采用三位撥碼盤，撥盤數字乘以0.1即為整定值，如：若要整定負序動作電壓為15V，則可將撥盤數字為150，150×0.1=15，即為整定值，同樣，若要整定負序動作電壓為6V，則可將撥盤數字整定為060，60×0.1=6，即為整定值。
b.整定范圍： JFY-1負序電壓繼電器的整定范圍為6~30V。

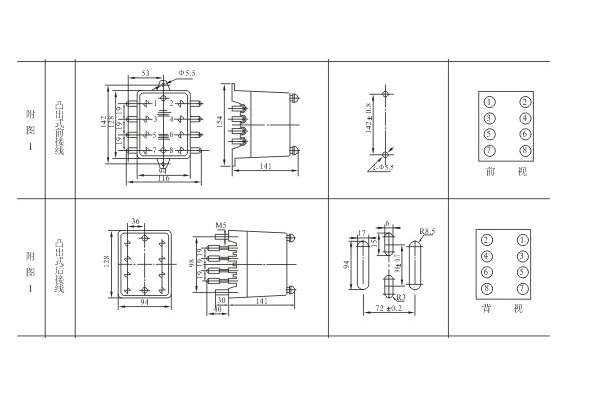

JFY-1負序電壓繼電器外形及開孔尺寸：
