DLS-44/8雙位置繼電器的參數及接線圖-上海上繼科技有限公司

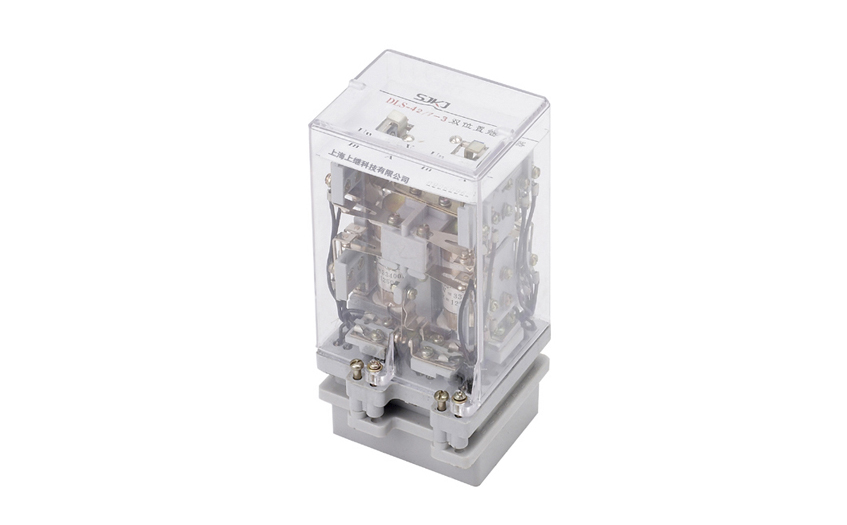

一、DLS-44/8雙位置繼電器的概述

DLS-44/8雙位置繼電器用于各種保護和自動控制裝置中，以實現閉鎖作用。DLS-44型用于交流回路。DLS-44的線圈串觸點。

二、DLS-44/8雙位置繼電器的參數

1、額定電壓: DC220V、110V、48V;AC220V、110V。

2、額定電流:0.25A、 0.5A、lA、2A、4A、6A。

3、動作電壓:不大于額定電壓的70%。

4、動作電流:不大于額定電流。

5、功率消耗:直流不大于7W;交流不大于15VA。

6、介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值),50Hz的交流試驗電壓歷時1min的試驗 ,而無絕緣擊穿或閃絡現象。

7、觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms),或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1)5000次。

三、DLS-44/8雙位置繼電器的安裝尺寸

DLS-40采用JCK-11A/3殼體,如圖所示

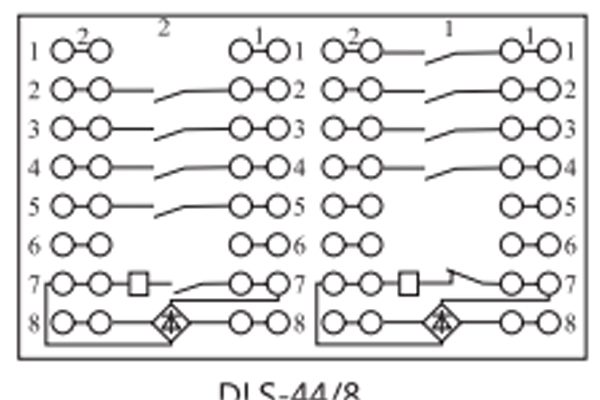

四、DLS-44/8雙位置繼電器的接線圖
