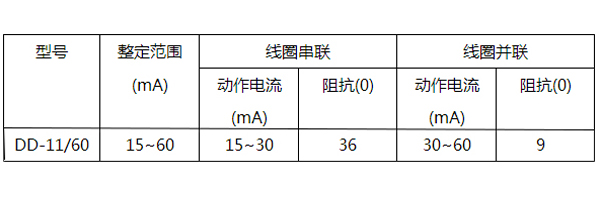

一、DD-11/60接地繼電器的整定范圍和線圈阻抗值

二、DD-11/60接地繼電器的參數

1.額定電流: 100mA、頻率50Hz。

2.整定刻度誤差:不大于±6%。

3.動作值變差:不大于6%。

4.返回系數:不小于0.5。

5.功率消耗:在最小整定電流時,不大于0.015VA。

6.動作時間:在1.2倍整定電流時,動作時間不大于0.3s; 3倍整定電流時,動作時間不大于0.1s。

7.觸點容量:電壓不大于250V,電流不大于0.5A時,繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5±0.75ms)為20W, 在交流回路中為100VA。

8.介質強度:繼電器電路與外殼金屬之間的絕緣應耐受交流50Hz,電壓2000V歷時1min的試驗而無擊穿或閃絡現象。

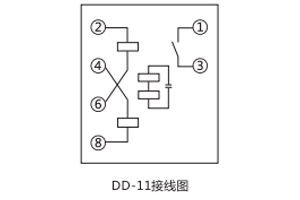

三、DD-11/60接地繼電器的接線圖

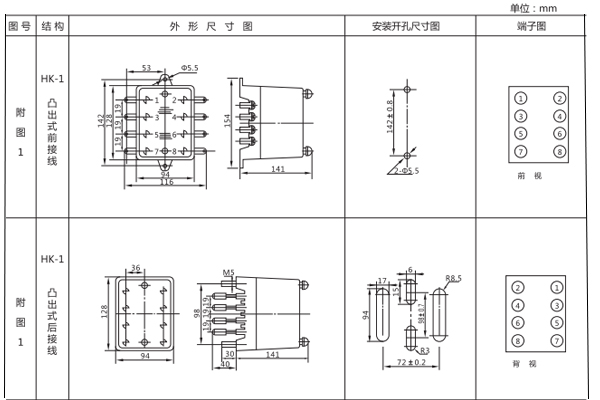

四、DD-11/60接地繼電器的安裝尺寸

DD-11采用HK-1殼體，如圖所示
