DT-13/90同步繼電器技術數據及接線圖-上海上繼科技有限公司

一、DT-13/90同步繼電器的介質強度

導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

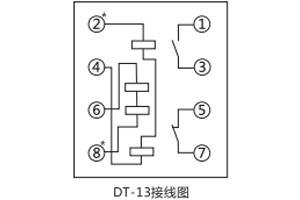

二、DT-13/90同步繼電器的接線圖

三、DT-13/90同步繼電器的觸點容量

當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。

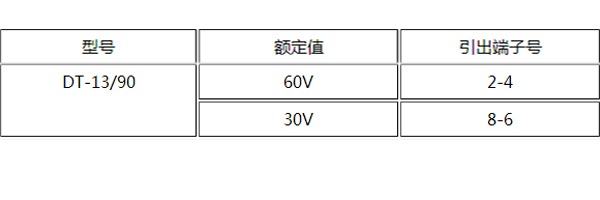

四、DT-13/90同步繼電器的技術數據

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

1.返回系數:不大于0.8。

2.功率消耗:不大于3.5VA。

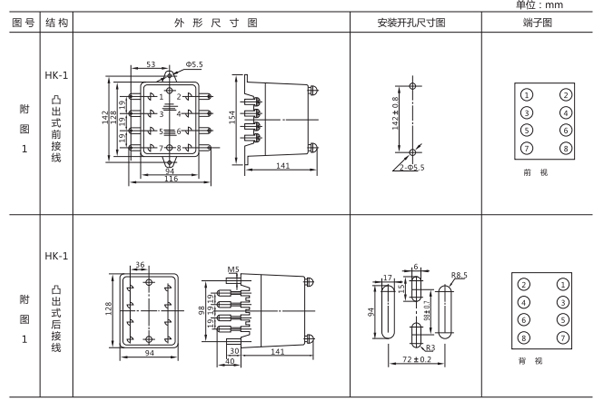

五、DT-13/90同步繼電器的開孔尺寸

DT-13采用HK-1殼體，如圖所示
