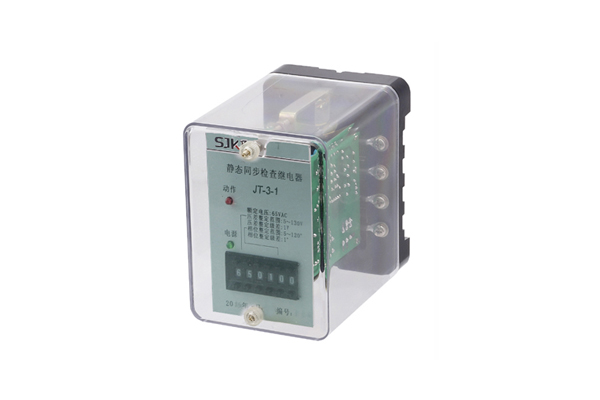

一、JT-3同步繼電器的概述

JT-3靜態同步檢査繼電器用于兩端供電線路的自動重合閘線路中，以檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相差角。

JT-3靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

3型為電壓矢量和(或差)檢驗型 ,銘牌上數字設定值(整定值)單位為狀(V) 。

如是二個電壓的相位差或電壓矢量差大于銘牌上的設定值,繼電器瞬時動作。

二、JT-3同步繼電器的介質強度

繼電器各導電端子連在一起,對外露非帶電部分或外殼之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘試驗而絕緣擊穿或飛弧現象。

三、JT-3同步繼電器的參數

1.整定范圍

純相位監測: 5°-175°

電壓矢量檢査型: 0V~99V

2.觸點容量  250VAC  COSCP=1.0   5A

合閘  250VDC   5A

分閘  250VDC T=5mS  50W

3. 觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

4.絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于300M0。

5.工作環境   溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

四、JT-3同步繼電器的接線圖

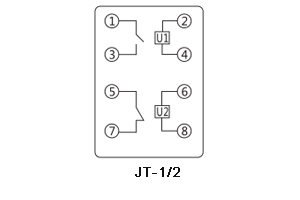

五、JT-3同步繼電器的開孔尺寸

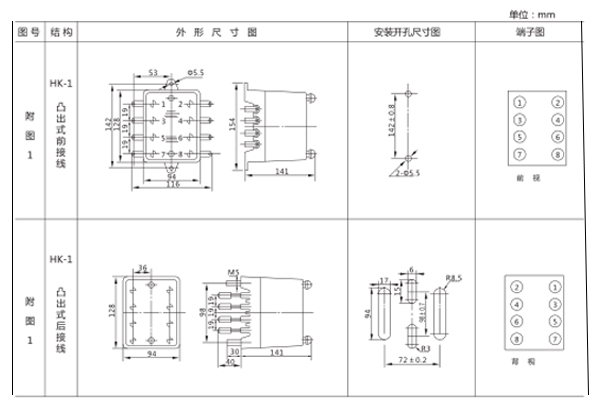

JT-3采用HK-1外殼，如圖所示

六、JT-3同步繼電器的附加說明

當先用3型式，更加能直觀判定。

當二個電壓值矢量差為零時，表面二個電壓值完全同幅同相；

當二個電壓值矢量差為二個電壓值絕對值之和時，表面二個電壓值完全同幅反相。

二個電壓有效值可能相等，也可能不等。為此，選用3型更能正確反應，電壓向量間的相角差或矢量差，而且整定更直觀。

當二個電壓值相等時，電壓差整定值=2Usinα（U為電壓值，α為相角差）
