JSG-B閃光繼電器參數及接線圖-上海上繼科技有限公司

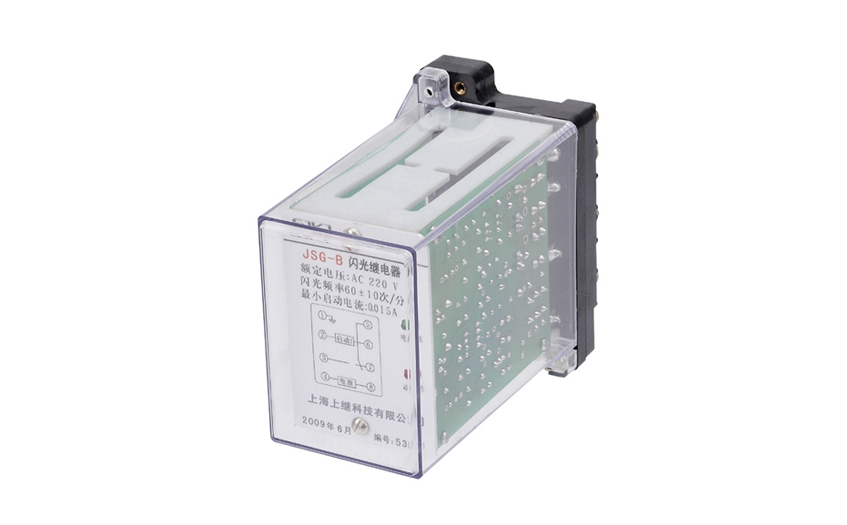

一、JSG-B閃光繼電器的結構特點

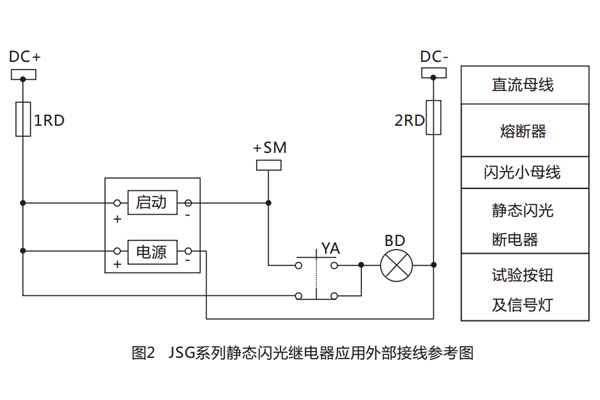

本繼電器采用進口集成電路等電子元器件，閃光頻率穩定，不受閃光路數的影響；既可啟動LED節能型信號燈，又可啟動常規白 熾燈型信號燈；功耗小、工作可靠，啟動電流范圍寬,是目前電力系統中理想的更新換代產品。 JSG系列閃光繼電器外引腳功能圖（見圖２）

注：本繼電器DC220V匹配信號燈內阻為15kΩ~20kΩ

                     DC110V匹配信號燈內阻為5kΩ~10kΩ

                     DC48V匹配信號燈內阻為2kΩ~4kΩ

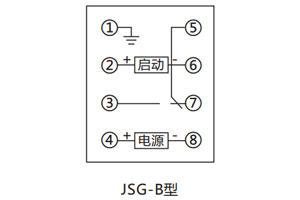

二、JSG-B閃光繼電器的接線圖

三、JSG-B閃光繼電器的開孔尺寸

JSG-B采用JK-1殼體，如圖所示

四、JSG-B閃光繼電器的參數

1、閃光頻率：60±10次／分。

2、最小啟動電流：0.01A，**穩定電流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W

b、啟動回路功率消耗：啟動直流電流為2A時≤5.5W。

4、繼電器的啟動和執行由小型大功率繼電器完成。
