DX-33/4信號繼電器原理及技術數據-上海上繼科技有限公司

一、DX-33/4信號繼電器的概述

DX-33/4信號繼電器用于電力系統二次回路的信號回路中，作為動作指示用。

二、DX-33/4信號繼電器的原理

一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。繼電器一般有兩股電路，為低壓控制電路和高壓工作電路。

三、DX-33/4信號繼電器的開孔尺寸

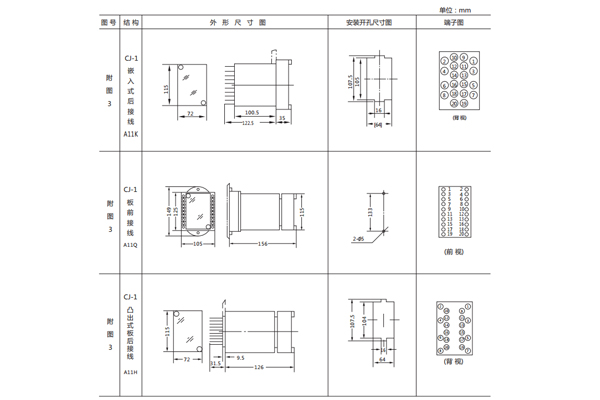

DX-33采用A11殼體，如圖所示

四、DX-33/4信號繼電器的接線圖

五、DX-33/4信號繼電器的參數

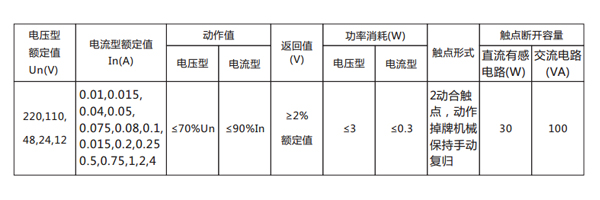

繼電器主要技術數據見表
