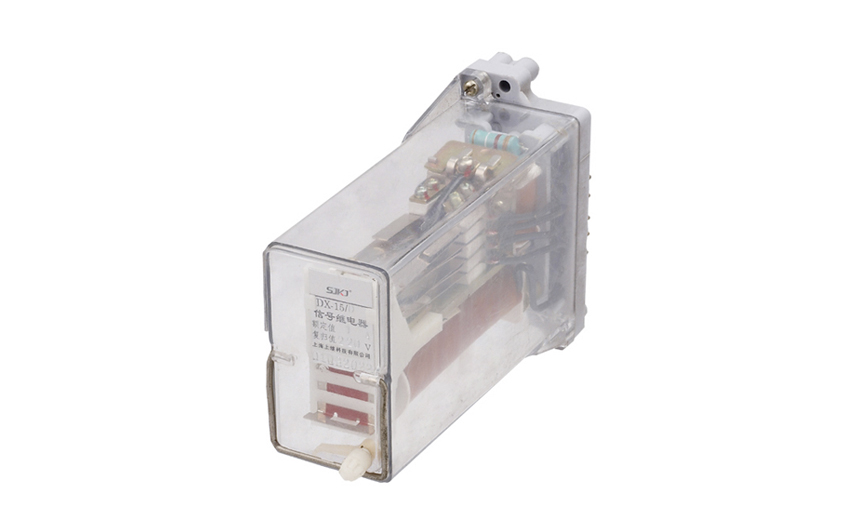

DX-15B/D信號繼電器開孔尺寸及接線圖-上海上繼科技有限公司

一、DX-15B/D信號繼電器的介質強度

產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2kV(有效值)、50Hz交流電壓歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。

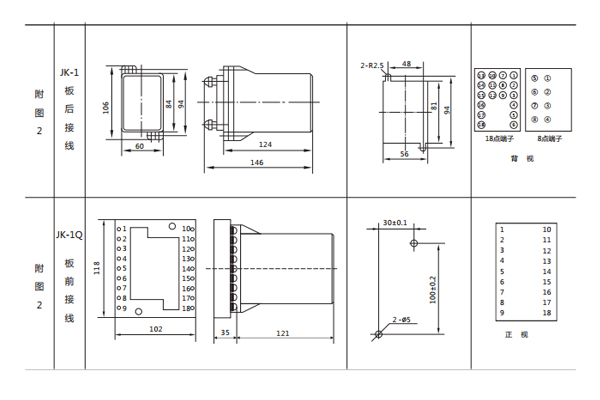

二、DX-15B/D信號繼電器的開孔尺寸

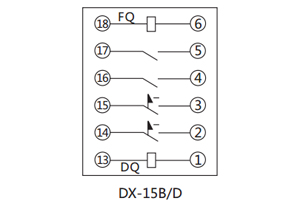

三、DX-15B/D信號繼電器的接線圖

四、DX-15B/D信號繼電器的技術數據

●額定值：DC 220V、110V、48V、24V、12V、0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、 0.75A、lA。

●復歸電壓：DC 220V、110V、48V、24V、12V。

●觸點形式：DX-15B/D 2副斷電保持動合觸點1副斷電復歸動合觸點；信號牌為電動復歸。

●動作值：電壓型繼電器不大于70％額定電壓；電流型繼電器不大于90％額定電流；復歸線圈的動作電壓不大于80％額定電壓。

●返回值：不大于2％。

●動作時間：動合觸點的閉合時間不大于20ms。

●功率消耗：電壓型繼電器不大于3W；電流型繼電器不大于0.2W；復歸線圈不大于5W。

●觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

公司介紹：上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證。“科技創新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
