一、SS-17B時間繼電器

用途：

SS-17B時間繼電器用于直流電路中,可在時間保護系統中作時間測量元件。適用于時間測量精度要求高,配合時間級差小的場合,并且可用于工業控制中作為延流制元件。

二、SS-17B時間繼電器

工作原理：

該繼電器采用分頻 ,計數原理實現延時。能離中脈沖由石英晶體振第器產生。 整定方式為兩位8421碼拔碼開關和一位DIP四檔小開關相互配合整定, 在整定公式為t=tn*(MN)s。

其中M, N為拔盤開關的整定數字

tn為 DIP四檔小開關的整定數字

三、SS-17B時間繼電器

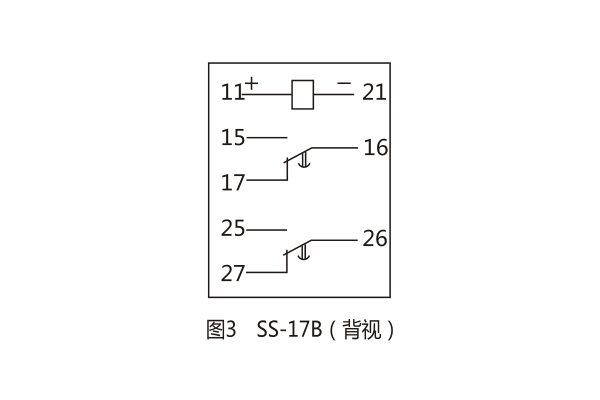

背后接線圖

四、SS-17B時間繼電器

外形及開孔尺寸：

五、SS-17B時間繼電器

主要規格及技術參數：

1.額定電壓: 48V, 110V, 220V DC。

2.工作范圍: 70%~110%額定電壓。

3.延時范圍: 0.02s-990s最小級差為0.01s。

4.返回時間:≤10ms

5.平均誤差:在基準條件下,平均誤差不大于(0.2%整定值±2ms) 。

6.延時一致性:

   在基準條件下:延時整定為0.02s-0.99s時, 一致性誤差不大于3ms;

   延時整定為1s-990s時, 一致性誤差不大于( 0.1%整定值±2ms) 。

7.觸點性能:在電壓不超過250V,電流不超過1A的有感負荷電路中,觸點斷開容量為30W;在電壓不超過250W,電流不超過0.1A的交流電路中, ( cos(p=0.4±0.1 )觸點斷開容量為60VA。

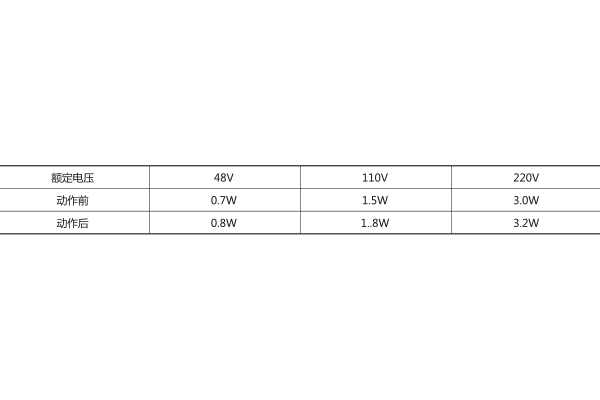

8.功耗:在額定電壓下,繼電器的功耗不大于表中規定值。

9.介質強度:繼電器所有引出端子對外殼能承受2kV, 50Hz歷時1min沖擊,無擊穿或閃絡現象。
