JCDY-2A電壓繼電器技術參數及接線圖-上海上繼科技有限公司

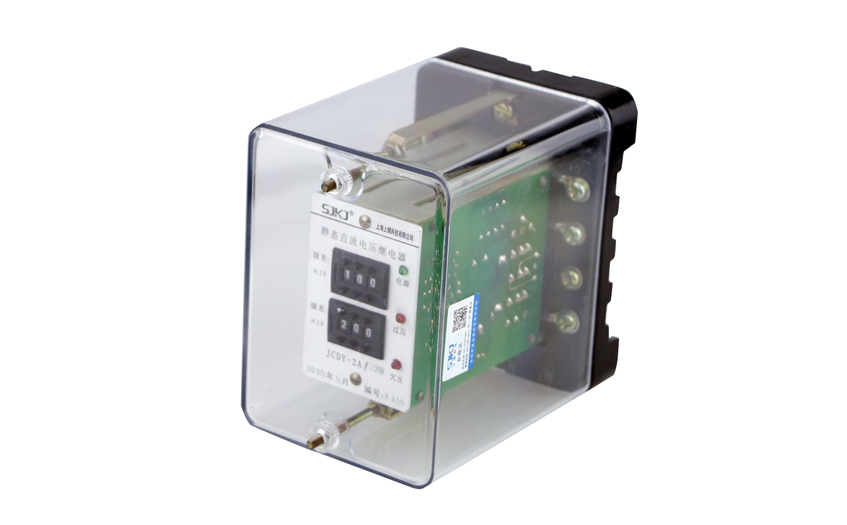

一、JCDY-2A電壓繼電器的應用范圍

JCDY-2A直流電壓繼電器系JCDY-62直流電壓繼電器改進型，除具有原繼電器的特點外，集過電壓保護、低電壓閉鎖于一體，可廣泛用于直流屏、鎘鎳電池屏，作直流系統工作狀態監視自動調節的測量元件。

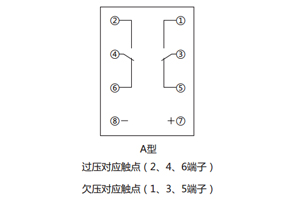

二、JCDY-2A電壓繼電器的接線圖

三、JCDY-2A電壓繼電器的動作可靠性

1.在動作電壓或返回電壓下，繼電器動作過程中的可動系統不應停滯在中間位置。

2. 當對線圈突然施加1.75倍的整定電壓激勵量時，其動合觸點應無抖動地閉合。

3. 當無外來碰撞和振動，繼電器的整定值整定在銘牌中部（或大于中部整定值）時，過電壓繼電器激勵量為整定電壓的0.6倍，繼電器的動斷觸點應可靠地閉合，動合觸點應可靠地?cái)嚅_；低電壓繼電器激勵量不低于整定電壓的1.5倍，繼電器的動斷觸點應可靠地?cái)嚅_，在0.6倍的整定電壓（或更低）時，繼電器的動斷觸點應可靠地閉合。

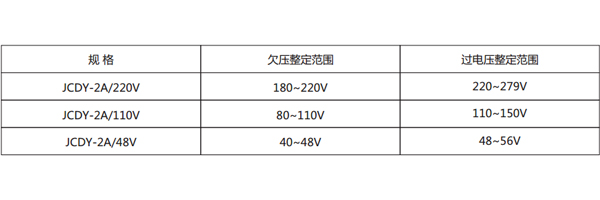

四、JCDY-2A電壓繼電器的技術參數

●額定直流電壓：220V、110V、48V。

●返回系數：過壓97-99％；欠壓101-103％。

●動作時間：1.1倍動作值下動作時間不大于25ms；

●返回時間：1.1倍動作值下返回時間不大于25ms；

●整定誤差：不大于±2％。

●功率消耗：不大于10W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

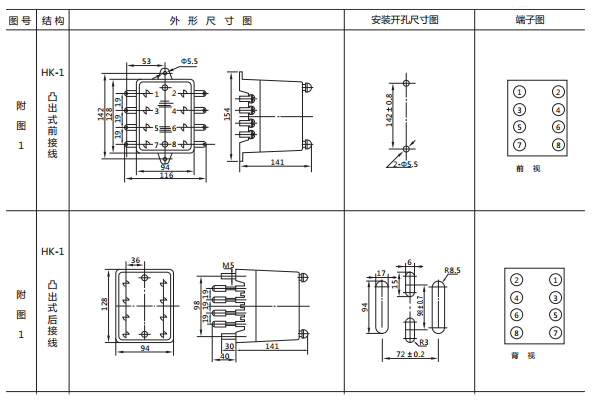

五、JCDY-2A電壓繼電器的開孔尺寸

采用HK-1殼體，如圖所示
