我們都知道繼電器吸合電流是比吸合之后的維持電流要大，如果設計電路時考慮到繼電器的這一特性，即在繼電器吸合后減小其工作電流，只要能夠可靠維持吸合狀態(tài)，就能達到降低繼電器功耗的目的。


圖1

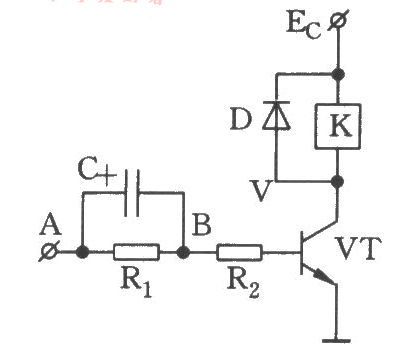

如圖1所示，在繼電器的驅動三極管基極接有電阻R1和電容C，當控制電平從A點注入時，電容C兩端電壓不能突變，相當于A點注入的控制電平沒有損耗的提供給了三極管基極，從而驅動繼電器吸合。當電容C上的電壓充滿時，控制電平經R1限流后提供給三極管基極，驅動繼電器的電流相應變小使之能夠維持吸合，達到降低功耗的目的。


圖2
