一、JL-D/11電流繼電器的概述

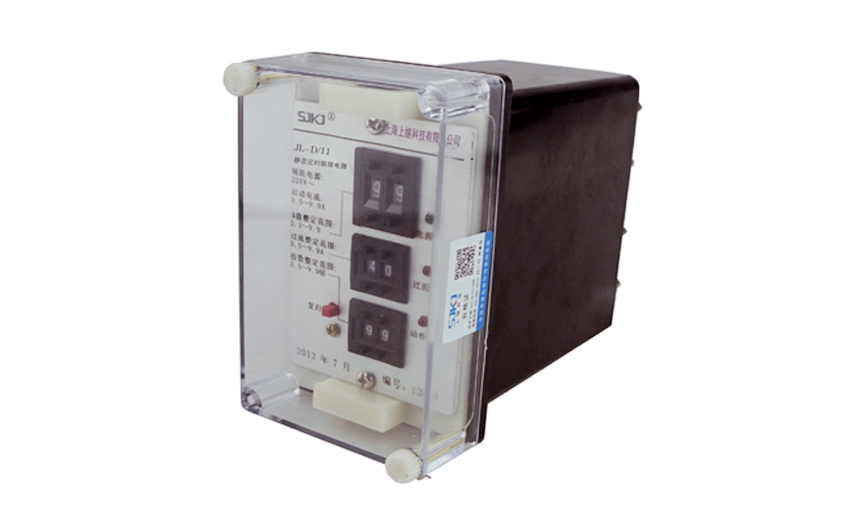

JL-D/11定時限電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路 的啟動元件，給出報警信號或切除故障。

本系列繼電器采用CMOS集成電路進行運算和比較，具有數碼整定精度高，整定范圍寬，整定方便，動作速度快，返回系數高， 功耗低的特點。

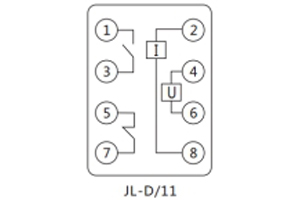

二、JL-D/11電流繼電器的接線圖

三、JL-D/11電流繼電器的原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

四、JL-D/11電流繼電器的參數

1 整定范圍 根據整定范圍不同，級差分別為0.01A和0.1A。

2 瞬動倍率 1~12倍可調。

3 返回系數 0.9~0.97

4 整定誤差 電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上在測）。

5 功耗 功耗小于5W。

6 觸點容量 在電壓不大于250V時，信號觸點容量為24VDC 2A。

7 觸點壽命 電壽命：105次，機械壽命：106次。

8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小 于300MΩ。

9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘 而不擊穿，不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

特別注意

當工作電流大于整定電流×瞬動倍率時，繼電器變為瞬動型，此時為無動作時間延時。

五、JL-D/11電流繼電器的結構

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。
