JL-B/23DK電流繼電器安裝尺寸及技術數據-上海上繼科技有限公司

發表時間:2019-08-07 17:04 瀏覽次數:648 〖返回〗

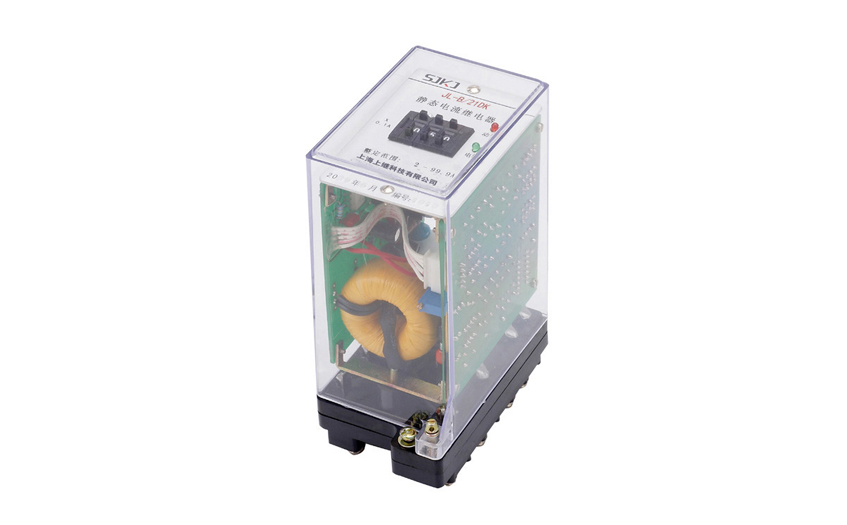

JL-B/23DK電流繼電器

一、JL-B/23DK電流繼電器的簡介

電流繼電器是電力系統繼電保護中最常用的元件。電流繼電器具有接線簡單、動作迅速可靠、維護方便、使用壽命長等優點,作為保護元件廣泛應用于電動機、變壓器和輸電線路的過載和短路的繼電保護線路中。電流繼電器的檢測對象是電路或主要電器部件電流的變化情況,當電流超過(或低于)某一整定值時,繼電器動作,完成繼電器控制及保護作用。

二、JL-B/23DK電流繼電器的技術數據

1 整定范圍 0.5~9.99A,級差為0.01A

                2~99.9A,級差為0.1A

2 動作時間 1.2倍整定電流,動作時間不大于25mS。

                2倍整定電流,動作時間不大于20mS。

3 返回系數 過電流繼電器:0.9~0.97;欠電流繼電器:1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作,功耗小于5W,繼電器不動作,功耗小于4W。

6 觸點容量 在電壓不大于250V時,觸點連續接通電流為5A;

                在電壓不大于250V時,電路時間常數L/R為5mS的直流電路中,可斷開30W。

                在電壓不大于250V時,功率因數COSΦ為0.4的交流電路中,可分斷200VA。

7 觸點壽命 電壽命:105 次, 機械壽命:106次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘 而不擊穿,不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

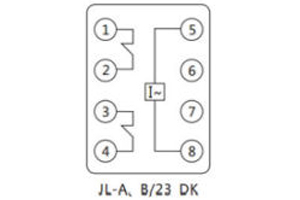

三、JL-B/23DK電流繼電器的接線圖

接線圖

四、JL-B/23DK電流繼電器的安裝尺寸

安裝尺寸

五、JL-B/23DK電流繼電器的結構

1. 繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。

3. 繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。
