JZ-S/245靜態可調延時中間繼電器特點及型號含義-上海上繼科技有限公司

發表時間：2019-08-08 08:04　瀏覽次數：458　〖返回〗

分享到：

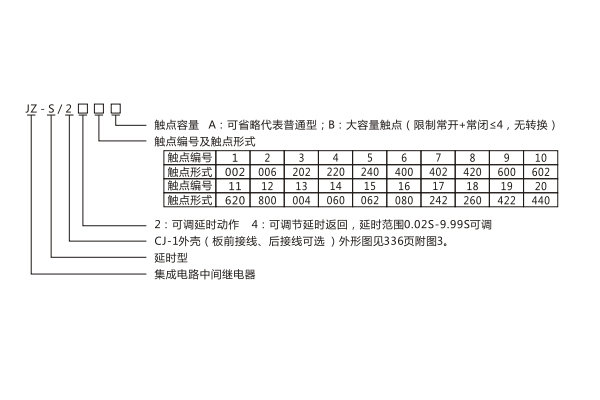

一、JZ-S/245靜態可調延時中間繼電器

命名及含義


二、JZ-S/245靜態可調延時中間繼電器

特點

1.靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

2.功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

3.繼電器觸點容量大，工作壽命長。

4.繼電器動作后有發光管指示，便于現場觀察。

5.延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

三、JZ-S/245靜態可調延時中間繼電器

用途

JZS-245系列靜態可調延時中間繼電器用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節通電延時或斷電延時的時間。

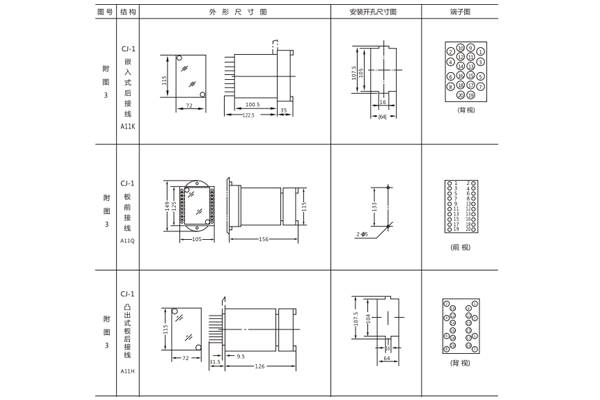

四、JZ-S/245靜態可調延時中間繼電器

外形結構及開孔尺寸圖

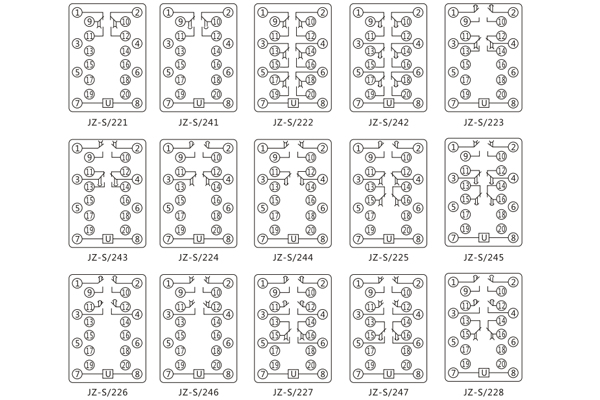

五、JZ-S/245靜態可調延時中間繼電器

內部接線圖及外引接線圖

六、JZ-S/245靜態可調延時中間繼電器技術要求

額定值

電壓額定值:額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值:動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%;

返回值:返回電壓應不小于10%額定電壓。

動作時間和返回時間大不于15ms。

功率消耗:在額定電壓下不大于5W/5VA。
