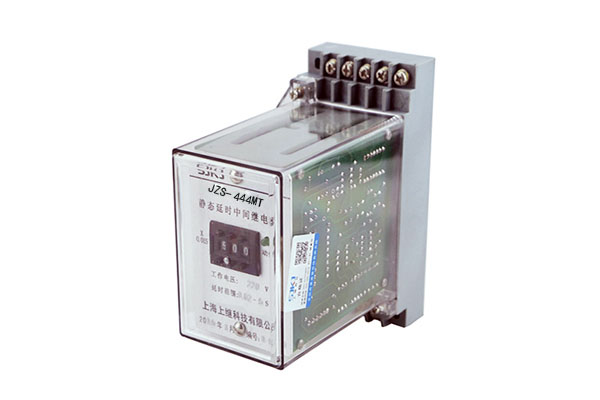

JZ-S-444MT中間繼電器型號含義及接線圖-上海上繼科技有限公司

發表時間:2019-08-14 10:39 瀏覽次數:735 〖返回〗


一、JZ-S-444MT跳位、合位、電源監視中間繼電器

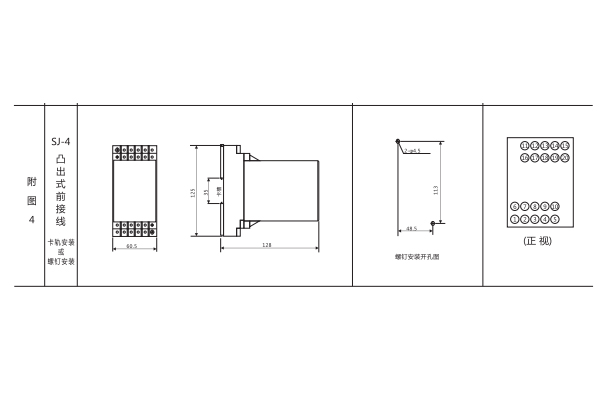

外形尺寸及開孔尺寸



二、JZ-S-444MT跳位、合位、電源監視中間繼電器

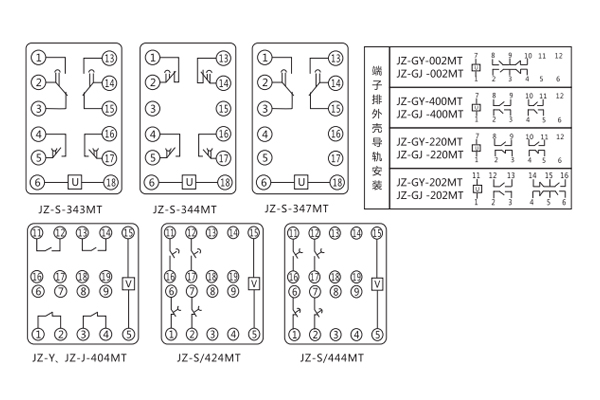

內部接線圖



、JZ-S-35MT跳位、合位、電源監視中間繼電器

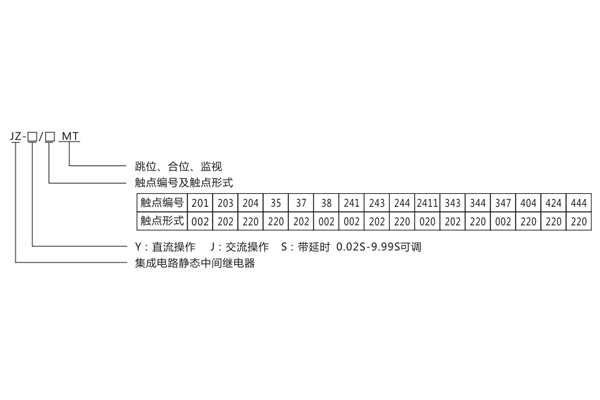

型號命名及含義



四、JZ-S-444MT跳位、合位、電源監視中間繼電器

技術條件

1、環境基準條件

環境溫度: 20°C±2°C

相對濕度: 45%~75%

大氣壓力:801Kpa~106Kpa

存儲和運算過程中的機械溫度: -25°C~+75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品:不含有席蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

2、正常使用

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:801Kpa~106Kpa

3、繼電器額定值 工作電流:5mA不帶輔助電源;工作電壓范圍80VDC~300VDC,(二組觸點可降低到50VDC~300VDC)

4、觸點容量:DC110V, 0.5A

5、保持值:50V~300V(002型)、80V~300V(220型或202型)

6、功耗:220VDC下**功耗≤1.1W

7、絕緣電阻:用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ

8、絕緣耐壓:各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻500V, 歷時一分鐘試驗,無擊穿。

9、電壽命:DC110V, 50mA,104次以上。

10、機械壽命:觸點無負荷300萬次以上。

五、JZ-S-444MT跳位、合位、電源監視中間繼電器

用途

JZ-S-444MT跳位、合位、電源監視中間繼電器適用于發電廠、低壓配電系統開關及斷路器的合位監視、跳位監視、電源監視、斷路監視。本繼電器工作電流很小,工作電壓通用性強,基本能適合大部分開關及斷路器的跳合位監視。




上海上繼科技有限公司(專注中間繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438





(以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
