DZ-700/1420中間繼電器安裝尺寸及參數-上海上繼科技有限公司

一、DZ-700/1420中間繼電器的概述

DZ-700-1420中間繼電器做為一種輔助繼電器，用于直接操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。

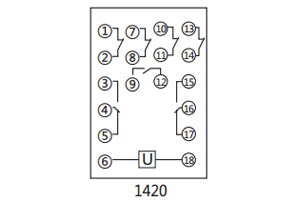

二、DZ-700/1420中間繼電器的接線圖

三、DZ-700/1420中間繼電器的參數

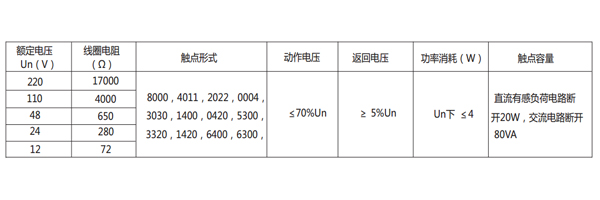

DZ-700-1420中間繼電器主要技術數據見表

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。

四、DZ-700/1420中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

五、DZ-700/1420中間繼電器的安裝尺寸
