JWY-35A電壓繼電器接線圖及技術要求-上海上繼科技有限公司

發表時間:2019-09-19 16:05 瀏覽次數:472 〖返回〗

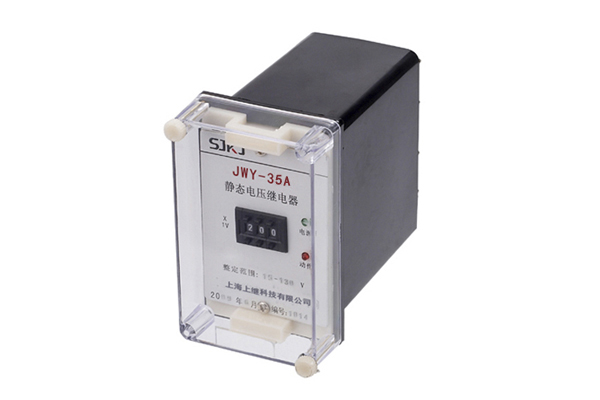

JWY-35A電壓繼電器

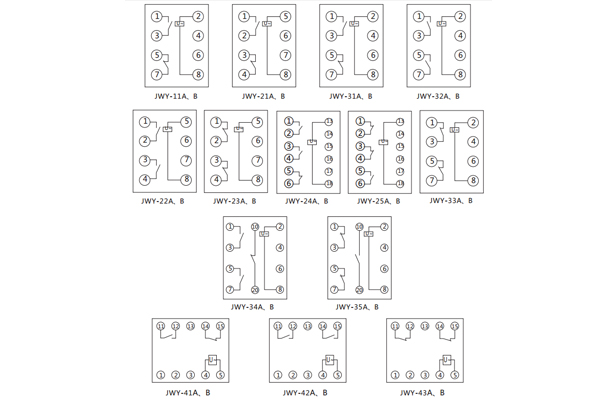

一、JWY-35A電壓繼電器內部接線及外引接線圖(正視圖)

接線圖

二、JWY-35A電壓繼電器主要技術要求

1、交流額定值:100V/50Hz

2、過載能力:交流回路允許長期接通1.2倍額定值。

3、電壓整定范圍:15-240V、80-440V,級差為1V。

4、功率消耗: a、交流回路功耗小于1.5VA(交流額定值100V時)

5、整定誤差

a、在整定范圍內,整定平均誤差的絕對值不大于3%,平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的4%。

6、動作時間

a、過電壓繼電器:1.2倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms;

7、返回系數

a、過電壓繼電器返回系數為0.85~0.95;

b、低電壓繼電器返回系數為1.02~1.12。

8、返回時間:不大于27ms。

三、JWY-35A電壓繼電器外形及開孔尺寸

開孔尺寸
