在日常生活中，人們很少會用到繼電器，所以絕大多數人對繼電器還不怎么了解，甚至從未聽說過這種東西。實際上它是一種電力設備，一般會被運用在自動控制電路中，它其實是用較小的電流去控制較大電流的一種“自動開關”。所以在電路中起著自動調節、安全保護、轉換電路等作用。下面，就讓本小編帶大家看看繼電器接電圖，了解下它的工作原理吧。

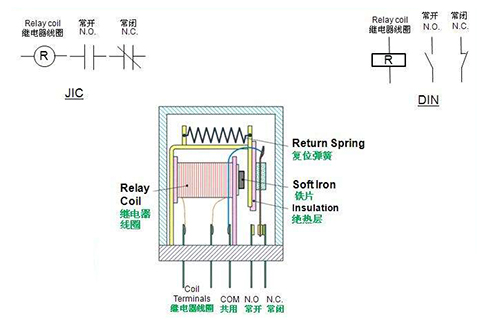

從上圖可以看出，繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。接通電源后，會產生電磁效應，電磁力就會吸引銜鐵，讓它接觸到鐵芯，帶動銜鐵的常閉觸電與常開觸點吸合，在電流切斷后，電磁的吸力也就沒有了，銜鐵就又返回到原來的位置，將電路切斷。

繼電器的作用主要有放大，用一個很微小的電流，就可以控制很大功率的電路，還能擴大控制范圍，在信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電 路，達到自動開關的目的。

除了上面說到的這些功能以外，繼電器其實還有許多其他的作用，比如它還可以與其他電器一起組成程序控制線路，實現自動化運行，與此同時，它還能將信號綜合起來，可以把經過繼電器的多個控制信號綜合，達到預定的控制效果。可以自動控制電力設備開啟和關閉的時間，大大提高了工作效率，操作也方便了許多。
