DLS-34A雙位置繼電器主要用途及技術條件-上海上繼科技有限公司

發表時間:2019-10-06 21:40 瀏覽次數:499 〖返回〗

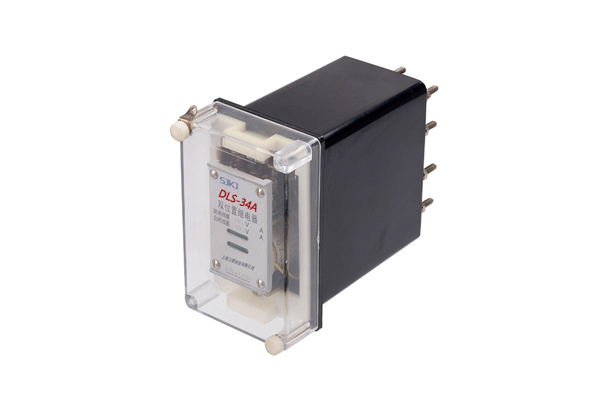

DLS-34A雙位置繼電器

一、DLS-34A雙位置繼電器主要用途

DLS-34A型雙位置繼電器(以下筒稱產品)用于各種保護裝置中,以實現機械閉鎖,并有位置指示。

二、DLS-34A雙位置繼電器技術條件

1.觸點形式

DLS-34A觸點形式圖

2.額定值(激勵量均為直流)

DLS-34A額定值圖

a.電壓繞組的動作值不大于額定電壓值的70% ;3.動作值

b.電流繞組的動作值不大于額定電流值的90%。

4.功率消耗

當輸入激勵量為額定值時,產品中每個繞組的功率消耗不大于12W。

5.熱性能

當環境溫度為+40°C時,產品線圈應能承受110%額定值歷時2min,其溫升不超過65°C。

6.介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

7.觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過

250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1 ) 5000次。

8.機械壽命

產品的機械壽命為10000次。

9.產品的動作速率應不大于60次/h,線圈每次通電時間不超過1s。

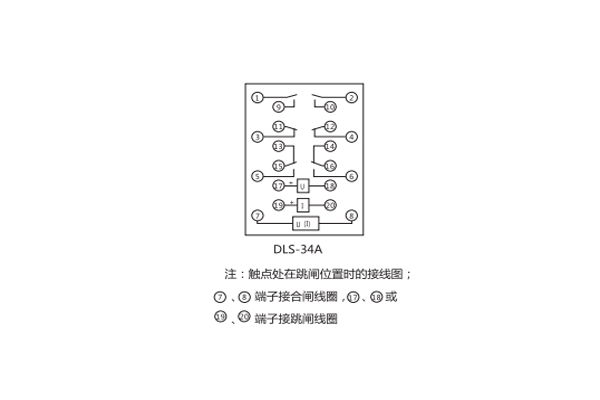

三、DLS-34A雙位置繼電器接線圖

DLS-34A接線圖

四、DLS-34A雙位置繼電器開孔尺寸

DLS-34A開孔尺寸圖
