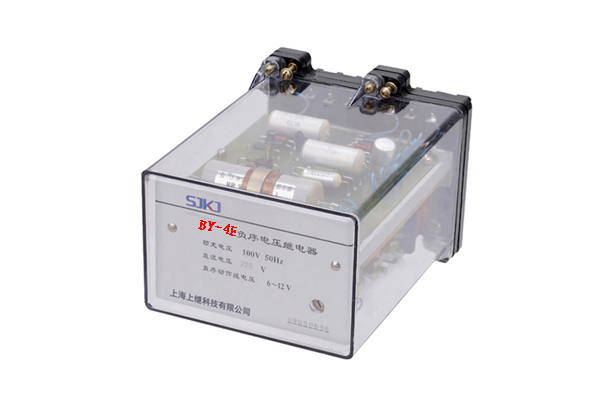

一、BY-4E電壓繼電器用途
BY-4E電壓繼電器（以下簡稱繼電器）是一種小定值的過電壓繼電器，用于電力系統繼電器保護線路中，作為方向橫差保護的閉鎖元件。
二、BY-4E電壓繼電器技術要求
1.交流額定電壓：100V、50Hz。
2.直流額定電壓：48V、110V、220V。
3.整定范圍：2V~15V。
4.返回系數：不小于0.85。
5.動作時間：在1.2倍整定點上不在于0.04s。
6.動作值誤差：任意整定值不大于6%。
7.動作值變差：不大于10%。
8.觸點型式：一動合、一動斷。
9.功率消耗
AC≤6VA
DC 220V/≤6W，110V/≤4W，48V/≤2W。
10.觸點斷開容量：
在直流有感（τ=5ms）回路，U≤250V，I≤0.5A，為30W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為100VA。
11.觸點長期允許閉合電流為2A。
12.電壽命為5000次。
13.機械壽命為50000次。
14.絕緣電阻不小于300MΩ。
15.介質強度
繼電器各導電電路連一起與外露的非帶電金屬部分及外殼之間，能承受 2kV（有效值）50Hz的交流電壓歷時1min試驗，而無絕緣擊穿
或閃絡現象。
16.沖擊電壓為5kV。
17.當環境溫度為50℃，繼電器應能長期耐受110%額定電壓其線圈溫升不超過55℃。

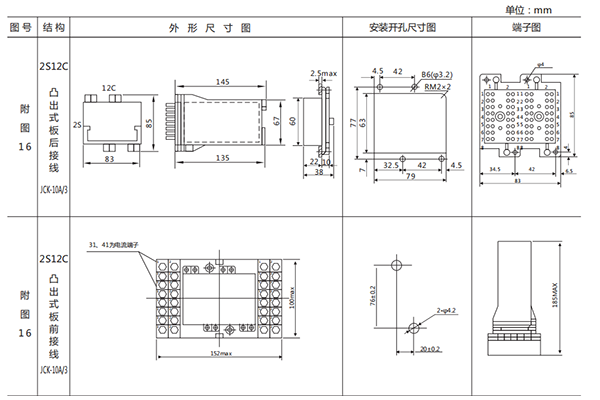

三、BY-4E電壓繼電器外形及開孔尺寸
