發表時間：2018-07-09 07:56 瀏覽次數：723 〖返回〗DZ-30B系列中間繼電器包括DZ-31B和DZ-32B兩種型號，用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。

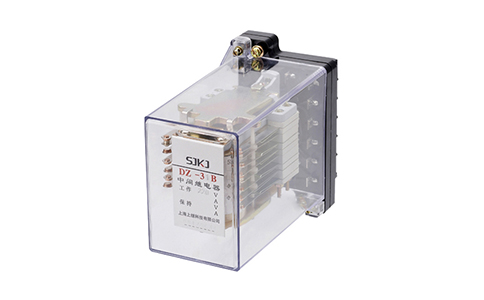

繼電器為電磁式動作繼電器。采用JK-1型殼體，將DZY-200機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構。當電壓加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。
動作電壓：不大于額定電壓的70%，不小于額定電壓的30%。
返回電壓：不小于額定電壓的5%。
動作時間：在額定電壓下不大于0.05s。
功率消耗：在額定電壓下不大于5W。
電壽命：10萬次。
觸點容量：在電壓不大于220V，電流不大于1A，時間常數為5±0.75ms的直流有感負荷電路中，斷開容量為50W；在220V以下的交流電路中為250VA。
長期允許通過電流5A。
調試方法
觸點間隙，動合觸點不小于1.5mm，動斷觸點不小于1mm。觸點超行程不小于0.3mm。
調整觸點片的壓力可以改變動作值和返回值。
